2011上半年數據庫系統工程師考試真題及答案解析

下午卷

      試題三
閱讀下列說明，回答問題1至問題3，將解答填入對應欄內。
   [說明]
  某服裝銷售公司擬開發一套服裝采購管理系統，以方便對服裝采購和庫存進行管理。
[需求分析]
20、采購系統需要維護服裝信息及服裝在倉庫中的存放情況。系統按服裝的銷售種類記錄服裝信息。服裝信息主要包括：服裝編碼、服裝描述、服裝類型、銷售價格、尺碼和面料，其中，服裝類型為銷售分類，服裝按銷售分類編碼。倉庫信息主要包括：倉庫編碼、倉庫位置、倉庫容量和庫管員。系統記錄庫管員的庫管員編碼、姓名和級別。一個庫管員可以管理多個倉庫，每個倉庫有一名庫管員。一個倉庫中可以存放多類服裝，一類服裝可能存放在多個倉庫中。
    21、當庫管員發現有一類或者多類服裝缺貨時，需要生成采購訂單。一個采購訂單可以包含多類服裝。每類服裝可由多個不同的供應商供應，但具有相同的服裝編碼。采購訂單主要記錄訂單編碼、訂貨日期和應到貨日期，并需詳細記錄所采購的每類服裝的數量、采購價格和對應的多個供應商。

22、系統需記錄每類服裝的各個供應商信息和供應情況。供應商信息包括：供應商編碼、供應商名稱、地址、企業法人和聯系電話。供應情況記錄供應商所供應服裝的服裝類型和服裝質量等級。一個供應商可以供應多類服裝，一類服裝可由多個供應商供應。庫管員根據入庫時的服裝質量情況，設定或修改每個供應商所供應的每類服裝的服裝質量等級，用以作為后續采購服裝時，選擇供應商的參考標準。
      [概念模型設計]

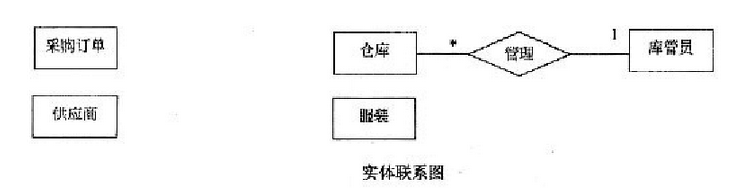

根據需求階段收集的信息，設計的實體聯系圖(不完整)如圖3-1所示。


  [邏輯結構設計]
  根據概念模型設計階段完成的實體聯系圖，得出如下關系模式(不完整)：
庫管員(  20  ，姓名，級別)
  倉庫信息(  21  ，倉庫位置，倉庫容量)
  服裝(服裝編碼，服裝描述，服裝類型，尺碼，面料，銷售價格)
供應商(  22  ，供應商名稱，地址，聯系電話，企業法人)
      供應情況(  23  ，服裝質量等級)
      采購訂單(  24  )
采購訂單明細(  25  )
      20、補充圖3-1中的聯系和聯系的類型。
      21、根據圖3-1，將邏輯結構設計階段生成的關系模式中的空(1)～(6)補充完整。對所有關系模式，用下劃線指出各關系模式的主鍵。
22、如果庫管員定期需要輪流對所有倉庫中的服裝質量進行抽查，對每個倉庫中的每一類被抽查服裝需要記錄一條抽查結果，并且需要記錄抽查的時間和負責抽查的庫管員。請根據該要求，對圖3-1進行修改，畫出修改后的實體間聯系和聯系的類型。


  參考答案及解析
  20


本題考查數據庫設計，屬于比較傳統的題目，考查點也與往年類似。

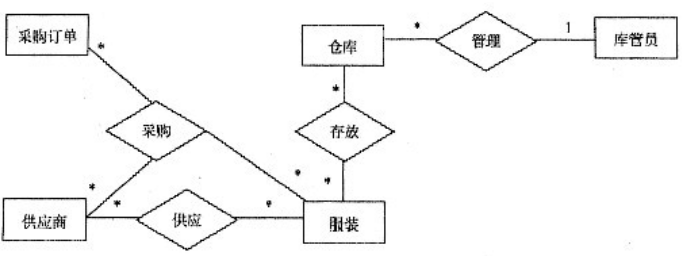

      本問題考查數據庫的概念結構設計，題目要求補充完整實體聯系圖中的聯系和聯系的類型。

  根據題目的需求描述可知，一個庫管員可以管理多個倉庫，每個倉庫有一名庫管員。所以，倉庫實體和庫管員實體之間存在“管理”聯系，聯系的類型為多對一(*:1)。
      根據題目的需求描述可知，一個倉庫中可以存放多類服裝，一類服裝可能存放在多個倉庫中。所以，倉庫實體和服裝實體之間存在“存放”聯系，聯系的類型為多對多(*:*)。
  根據題目的需求描述可知，一個采購訂單可以包含多類服裝，每類服裝可由多個不同的供應商供應。所以，采購訂單實體與服裝實體和供應商實體三者之間存在“采購”聯系，三者之間聯系的類型為多對多對多(*:*:*)。
      根據題目的需求描述可知，一個供應商可以供應多類服裝，一類服裝可由多個供應商供應。所以，供應商實體和服裝實體之間存在“供應”聯系，聯系的類型為多對多(*:*)。

  21、(1)倉庫編碼，庫管員編碼

  (2)供應商編碼，服裝編碼
(3)訂單編碼，訂貨日期，應到貨日期
(4)訂單編碼，服裝編碼，供應商編碼，數量，采購價格
  本問題考查數據庫的邏輯結構設計，題目要求補充完整各關系模式，并給出各關系模式的主鍵。 根據實體聯系圖和需求描述，系統記錄庫管員的庫編碼、姓名和級別。所以，對于“庫管員”關系模式，需補充屬性“庫管員編碼”。
  根據實體聯系圖和需求描述，倉庫信息主要包括：倉庫編碼、倉庫位置、倉庫容量和庫管員。對于“倉庫信息”關系模式，由于倉庫實體與庫管員實體有多對一聯系，需記錄對應的庫管員，并且需補充屬性——倉庫編碼。因此，“倉庫信息”關系模式，需補充屬性“倉庫編碼”和“庫管員編碼”。 根據實體聯系圖和需求描述，供應商信息包括：供應商編碼、供應商名稱、地址、企業法人和聯系電話。所以，對于“供應商”關系模式，需補充屬性“供應商編碼”。
  根據實體聯系圖和需求描述，“供應情況”關系模式需記錄供應商和服裝的多對多聯系，即一個供應商可以供應多類服裝，一類服裝可由多個供應商供應。所以，對于“供應商”關系模式，需補充屬性“供應商編碼”和“服裝編碼”。
  根據實體聯系圖和需求描述，采購訂單主要記錄訂單編碼、訂貨日期和應到貨日期。所以，對于“采購訂單”關系模式需補充屬性：訂單編碼，訂貨日期，應到貨日期。由于采購訂單還需詳細記錄所采購的每類服裝的數量、采購價格和對應的多個供應商。因此，“采購訂單明細”關系模式，需記錄采購訂單實體與服裝實體和供應商實體三者之間存在的多對多對多聯系。對于“采購訂單明細”關系模式，需補充屬性“訂單編碼，服裝編碼，供應商編碼，數量，采購價格”。
  22、


  本問題考查的是數據庫的概念結構設計，根據新增的需求增加實體聯系圖中的實體的聯系和聯系的類型。
  根據問題描述，多個庫管員需對每個倉庫中的每一類被抽查服裝記錄一條抽查結果。則須在庫管員實體與倉庫實體和服裝實體三者之間的存在“抽查”聯系，聯系的類型是多對多對多(*:*:*)。
