2013上半年數據庫系統工程師考試真題及答案解析

下午卷

  試題三
      閱讀以下說明，根據要求回答下列問題。
      [說明]
      某電視臺擬開發一套信息管理系統，以方便對全臺的員工、欄目、廣告和演播廳等進行管理。

  [需求分析]
7、系統需要維護全臺員工的詳細信息、欄目信息、廣告信息和演播廳信息等。員工的信息主要包括：工號、姓名、性別、出生日期、電話和住址等，欄目信息主要包括：欄目名稱、播出時間和時長等。廣告信息主要包括：廣告編號、價格等。演播廳信息包括：房間號、房間面積等。
  8、電視臺根據調度單來協調各檔欄目、演播廳和場務。一個銷售檔欄目只會占用一個演播廳，但會使用多名場務來進行演出協調。演播廳和場務可以被多個欄目循環使用。

  9、電視臺根據欄目來插播廣告。每檔欄目可以插播多條廣告，每條廣告也可以在多檔欄目中插播。

  10、一檔欄目可以有多名主持人，但一名主持人只能主持一檔欄目。
11、一名編輯人員可以編輯多條廣告，一條廣告只能由一名編輯人員編輯。

  [概念模型設計]

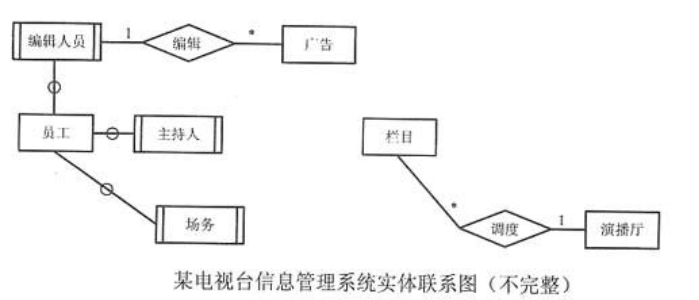

      根據需求階段收集的信息而設計的實體聯系圖(不完整)如圖所示。


[邏輯結構設計]
      根據概念模型設計階段完成的實體聯系圖，得出如下關系模式(不完整)：
      演播廳(房間號，房間面積)
      欄目(欄目名稱，播出時間，時長)
      廣告(廣告編號，銷售價格，______)
員工(工號，姓名，性別，出生日期，電話，住址)
主持人(主持人工號，______)
插播單(______，播出時間)
  調度單(______)
      7、補充圖中的聯系和聯系的類型。
      8、根據圖，將邏輯結構設計階段生成的關系模式中補充完整，并用下劃線指出所在關系模式的主鍵。
      9、現需要記錄廣告商信息，增加廣告商實體。一個廣告商可以提供多條廣告，一條廣告只能由一個廣告商提供。請根據該要求，對圖進行修改，畫出修改后的實體間聯系和聯系的類型。
  參考答案及解析


7、 這是一道要求讀者掌握數據庫的概念結構設計的綜合分析題，本題的解答思路如下。
仔細閱讀題干給出的說明信息，由其中關鍵信息“(3)電視臺根據欄目來插播廣告。每檔欄目可以插播多條廣告，每條廣告也可以在多檔欄目插播”等可知，圖中實體“廣告”與實體“欄目”之間存在聯系“插播”，其聯系的類型為多對多(m:n)。
  基于題干給出的“(4)一檔欄目可以有多個主持人，但一名主持人只能主持一檔欄目”等關鍵信息可知，圖中實體“欄目”與實體“主持人”之間存在聯系“主持”，其聯系的類型為一對多(1:n)。 根據題干給出的關鍵信息“(2)電視臺根據調度單來協調各檔欄目、演播廳和場務。一個銷售檔欄目只會占用一個演播廳，但會使用多名場務來進行演出協調。演播廳和場務可以被多個欄目循環使用”等關鍵信息可知，圖中實體“場務”與聯系“調度”之間存在關聯，其關聯的類型為多。

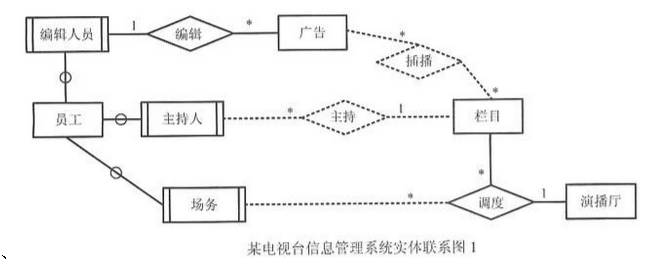

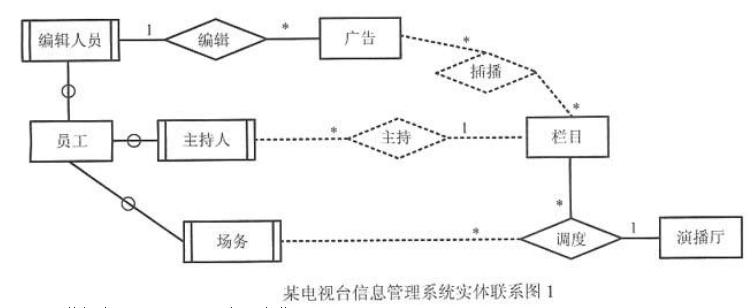

整理以上分析結果，結合圖可得出完整的信息管理系統實體聯系圖，如圖所示。


  8、(1)編輯人員工號
(2)欄目名稱
(3)欄目名稱，廣告編號
  (4)欄目名稱，房間號，場務工號
  廣告(廣告編號，銷售價格，編輯人員工號)
  主持人(主持人工號，欄目名稱)
插播單(欄目名稱，廣告編號，播出時間)
調度單(欄目名稱，房間號，場務工號)
這是一道要求讀者掌握數據庫的邏輯結構設計的綜合理解題，本題的解答思路如下。
基于問題1的分析結果，在圖中實體“編輯人員”與實體“廣告”之間存在聯系“編輯”，其聯系的類型為一對多(1:n)。結合題干說明信息中已給出的關系模式：員工(工號，姓名，性別，出生日期，電話，住址)，可知“廣告”關系模式中需要加入一端實體的主鍵“編輯人員工號”(即空缺處所填寫的內容)。結合常識可知，屬性“廣告編號”標識每一條“廣告”的數據記錄，因此它是“廣告”關系模式的主鍵。 同理，在圖中實體“欄目”與實體“主持人”之間存在聯系“主持”，其聯系的類型為一對多(1:n)。題干中已給出的關系模式：欄目(欄目名稱，播出時間，時長)，可知“主持人”關系模式中需要加入一端實體的主鍵“欄目名稱”(即空缺處所填寫的內容)。結合常識可知，屬性“主持人工號”標識每一條“主持人”的數據記錄，因此它是“主持人”關系模式的主鍵。
對于圖中聯系類型為多對多(m:n)的“插播”聯系，應將其轉換成一個獨立的關系模式，其屬性為兩端實體類型的主鍵加上聯系類型自身的屬性，而該關系模式的主鍵為兩端實體主鍵的組合。因此空缺處應填入“欄目名稱，廣告編號”。屬性“欄目名稱”、“廣告編號”的組合是“插播單”關系模式的主鍵。
對于圖中聯系類型為1:m:n的“調度”聯系，應將其轉換成一個獨立的關系模式，其屬性為三端實體類型的主鍵加上聯系類型自身的屬性，而該關系模式的主鍵為三端實體主鍵的組合。因此空缺處應填入“欄目名稱，房間號，場務工號”。屬性“欄目名稱”、“房間號”、“場務工號”的組合是“調度”關系模式的主鍵。

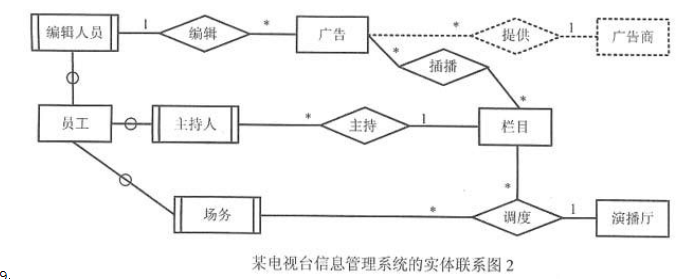

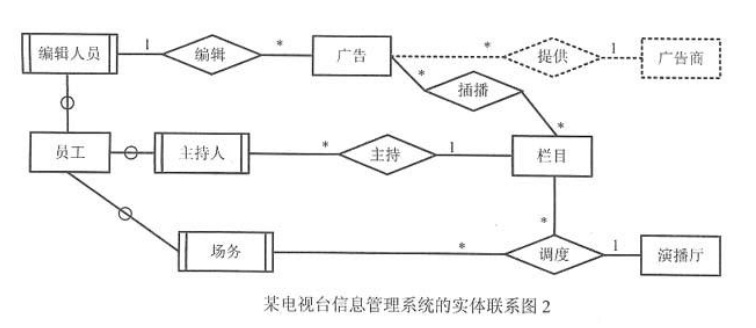

9、 這是一道要求讀者掌握數據庫的概念結構設計的綜合應用題，本題的解答思路如下：如果需要廣告商信息，則新增一個“廣告商”實體，而一個廣告商可以提供多條廣告，一條廣告只能由一個廣告商提供，因此“廣告商”和“廣告”兩個實體之間都存在聯系“提供”，其聯系的類型都為一對多(1:n)。修改后的某電視臺信息管理系統的實體聯系圖如圖所示。
