      臨近2017上半年數據庫系統工程師考試的時間，希賽小編為大家整理了2015年數據庫系統工程師下午真題，希望對大家有所幫助。

      第3題

      【說明】

      某省針對每年舉行的足球聯賽，擬開發一套信息管理系統，以方便管理球隊、球員、主教練、主裁判、比賽等信息。

      【需求分析】

      （1）系統需要維護球隊、球員、主教練、主裁判、比賽等信息。球隊信息主要包括：

      球隊編號、名稱、成立時間、人數、主場地址、球隊主教練。

      球員信息主要包括：姓名、身份證號、出生日期、身高、家庭住址。

      主教練信息主要包括：姓名、身份證號、出生日期、資格證書號、級別。

      主裁判信息主要包括：姓名、身份證號、出生日期、資格證書號、獲取證書時間、級別。

      （2）每支球隊有一名主教練和若干名球員。一名主教練只能受聘于一支球隊，一名球員只能效力于一支球隊。每支球隊都有自己的主場場地，且場地不能共用：

      （3）足球聯賽采用主客場循環制，一周進行一輪比賽，一輪的所有比賽同時進行。

      （4）一場比賽有兩支球隊參加，一支球隊作為主隊身份、另一支作為客隊身份參與比賽。一場比賽只能有一名主裁判，每場比賽有比賽編碼，每場比賽都記錄比分和日期。

      【概念結構設計】

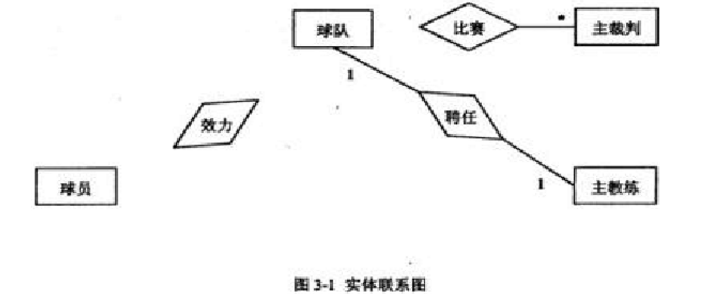

      根據需求分析階段的信息，設計的實體聯系圖（不完整）如圖3-1所示，

      【邏輯結構設計】

      根據概念結構設計階段完成的實體聯系圖，得出如下關系模式（不完整）：

      球隊（球隊編號，名稱，成立時間，人數，主場地址）

      球員（姓名，身份證號，出生日期，身高，家庭住址，(1))

      主教練（姓名，身份證號，出生日期，資格證書號，級別，(2))

      主裁判（姓名，身份證號，出生日期，資格證書號，獲取證書時間，級別）

      比賽（比賽編碼，主隊編號，客隊編號，主裁判身份證號，比分，日期）

      問題3.1

      補充圖3-1中的聯系和聯系的類型。圖3-1中的聯系“比賽”應具有的屬性是哪些？

      問題3.2

      根據圖3-1，將邏輯結構設計階段生成的關系模式中的空(1)～(2)補充完整。

      問題3.3

      現在系統要增加贊助商信息，贊助商信息主要包括贊助商名稱和贊助商編號。贊助商可以贊助某支球隊，一支球隊只能有一個贊助商，但贊助商可以贊助多支球隊。贊助商也可以單獨贊助某些球員，一名球員可以為多個贊助商代言。請根據該要求，對圖3-1進行修改，畫出修改后的實體間聯系和聯系的類型。

    返回目錄：2015年數據庫系統工程師下午真題匯總
