試題二（共25分）選做題

閱讀以下關于系統數據分析與建模的敘述，在答題紙上回答問題1至問題3。

【說明】

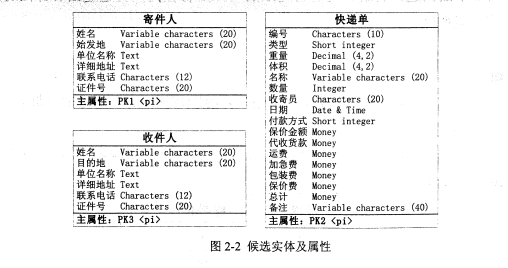

某軟件公司受快遞公司委托，擬開發一套快遞業務綜合管理系統，實現快遞單和物流信息的綜合管理。項目組在系統邏輯數據模型設計中，需要描述的快遞單樣式如圖2-1所示，圖2-2是項目組針對該快遞單所設計的候選實體及其屬性。

【問題1】（6分）

數據庫設計主要包括概念設計、邏輯設計和物理設計三個階段，請用200字以內文字說明這三個階段的主要任務。

【問題2】（11分）

根據快遞單樣式圖，請說明:

1)圖2-2中三個候選實體對應的主屬性PK1、PK2和PK3分別是什么?

2)圖2-2中應設計哪些實體之間的聯系，并說明聯系的類型。

【問題3】（8分）

在圖2-2中添加實體之間的聯系后，該實體聯系圖是否滿足第一范式、第二范式和第三范式中的要求（對于每種范式判定時，假定己滿足低級別范式要求)。如果不滿足，請用200字以內文字分別說明其原因。
