       試題二（共15分）

       閱讀下列說明，回答問題1至問題3，將解答填入答題紙的對應欄內。

       【說明】

       某房屋租賃公司擬開發一個管理系統用于管理其持有的房屋、租客及員工信息。請根據下述需求描述完成系統的數據庫設計。

       【需求描述】

       1.公司擁有多幢公寓樓，每幢公寓樓有樓編號和地址。每幢公寓樓中有多套

       公寓，每套公寓在樓內有斗的編號〈不同公寓樓內的公寓號可相同)。系統需記錄每套公寓的臥室數和衛生間數。

       2.員工和租客在系統中有唯÷的編號〈員主編號和租客編號〉。

       3.對于每個租客，系統需記錄姓名、多個聯系電話、一個銀行賬號(方便自動扣房租〉、一個緊急聯系人的姓名及聯系電話。

       4.系統需記錄每個員工的姓名、類別、一個聯系電話和月工資。員工類別可以經理或維修工，也可兼任。每個經理可以管理多幢公寓樓。每幢公寓樓必須由一個經理管理。系統需記錄每個維修工的業務技能，如=水暖維修、電工、木工等。

       5.租客租賃公寓必須和公司簽訂租賃合同。一份租賃合同通常由一個或多個租客(合租〉與該公寓樓的經理簽訂，一個租客也可租賃多套公寓。合同內容應包含簽訂日期、開始時間租期、押金和月租金。

       【概念模型設計】根據需求階段收集的信息，設計的實體聯系圖(不完整）如圖2-1所示。

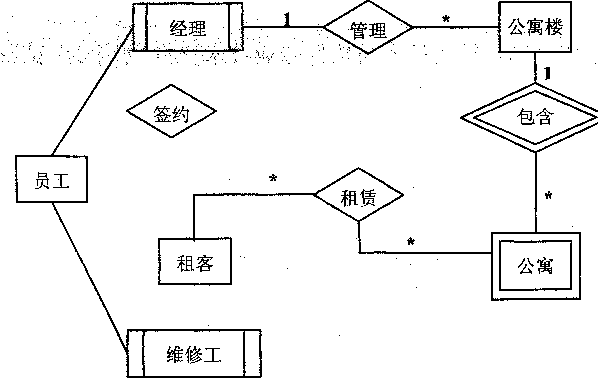

       圖2-1實體聯系圖

       【邏輯結構設計】根據概念模型設計階段完成的實體聯系圖，得出如下關系模式(不完整):聯系電話(電話號碼，租客編號)租客(租客編號，姓名，銀行賬號，聯系人姓名，聯系人電話)員工(員工編號，姓名，聯系電話，類別，月工資，（a）)公寓樓(（b)地址，經理編號)公寓（樓編號，公寓號，臥室數，衛生間數〉合同〈全國編號，租客編號，樓編號公寓號，經理編號，簽訂日期，起始日期，租期，（c)，押金)

       【問題1】（4.5分）

       補充圖2-1中的“簽約”聯系所關聯的實體及聯系類型。

       【問題2】（4.5分）

       補充邏輯結構設計中的（b）（c）三處空缺。

       【問題3】（6分）

       租期內，公寓內設施如出現問題，租客可在系統中進行故障登記，填寫故障描述，每項故障由系統自動生成故障編號，由公司派維修工進行故障維修，系統需記錄每次維修的維修日期和維修內容。請根據此需求，對圖2-1進行補充，并將所補充的ER圖內容轉換為一個關系模式，請給出該關系模式。
