      希賽網為大家整理了2017上半年網絡工程師考試下午真題，以下為第四部分。

      試題四（共15分）

      閱讀以下說明，回答問題1至問題2，將解答填入答題紙對應的解答欄內。

      【說明】

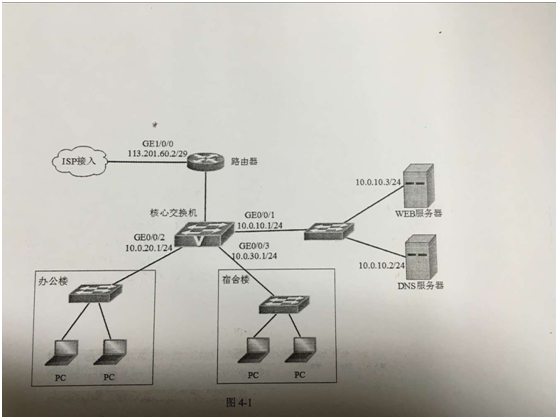

      圖4-1為某學校網絡拓撲圖，運營商分配的公網IP地址為113.201.60.1/29，運營商網關地址為113.201.60.1，內部用戶通過路由器代理上網，代理地址為113.201.60.2.核心交換機配置基于全局的DHCP服務，在辦公樓和宿舍樓用戶提供DHCP服務。內部網絡劃分為3個VLAN,其中VLAN10的地址10.0.10.1/24，VLAN20的地址10.0.20.1/24，VLAN30的地址10.0.30.1/24，請結合下圖，回答相關問題。

      【問題1】（共9分）

      路由器的配置片段如下，根據圖4-1，補齊(1)~(6)空缺的命令。

      #配置WAN接口和內網上網代理

      <Huawei>system-view

      [Huawei]sysname（）

      [Router]interface（）

      [Router-GigabitEthernet1/0/0]ip address

      [Router-GigabitEthernet1/0/0]quit

      [Router]ip route-static 0.0.0.0 0.0.0（）

      [Router-acI-basic-2000]

      [Router-acI-basic-2000]rule 5 permit source 10.0.0（）

      [Router-acl-basic-2000]quit

      [Router]interface GigabitEthernet1/0/0

      [Router-GigabitEthernet1/0/0]nat outbound（）

      [Router-GigabitEthernet1/0/0]quit

      ……

      其他配置略

      【問題2】（共6分）

      核心交換機的配置片段如下，根據圖4-1，補齊(7)~(10)空缺的命令。

      #配置GEO/0/2接口加入VLAN20，并配置對應VLAN接口地址

      [Switch]vlanbatch20

      [Switch]inlterface GigabitEthernet0/0/2

      [Switch-GigabitEthernet0/0/2]port link-type()

      [Switch-GigabitEthernet0/0/2]port hybrid pvid vlan20

      [Switch-GigabitEthernet0/0/2]port hybrid untagged vlan20

      [Switch-GigabitEthernet0/0/2]quit

      [Switch]interface vlanif 20

      [Switch-Vlanif20]ip address()

      [Switch-Vlanif20]quit

      .......

      其他配置略

      #配置DHCP服務，租期3天

      [Switch]dhcp()

      [Switch]ip pool pooll

      [Switch-ip-pool-pooll]network 10.0.20.0 mask 225.225.255.0

      [Switch-ip-pool-pooll]dns-list 10.010.2

      [Switch-ip-pool-pooll]gateway-list 10.0.20.1

      [Switch-ip-pool-pooll]lesae day()

      [Switch-ip-pool-pooll]quit

      [Switch]interface vlanif 20

      [Switch-Vlanif20]dhcp select global

      [Switch-Vlanif20]quit

      ......

      其他配置略
