2012下半年軟件設計師下午真題匯總

【1】● 閱讀下列說明和圖，回答問題1至問題4，將解答填入答題紙的對應欄內。

【說明】

某電子商務系統采用以數據庫為中心的集成方式改進購物車的功能，詳細需求如下：

(1)加入購物車。顧客瀏覽商品，點擊加入購物車，根據商品標識從商品表中讀取商品信息，并更新購物車表。

(2)瀏覽購物車。顧客提交瀏覽購物車請求后，顯示出購物車表中的商品信息。

(3)提交訂單。顧客點擊提交訂單請求，后臺計算購物車表中商品的總價(包括運費)加入訂單表，將購物車表中的商品狀態改為待付款，顯示訂單詳情。若商家改變價格，則刷新后可看到更改后的價格。

(4)改變價格。商家查看訂購自家商品的訂單信息，根據特殊優惠條件修改價格，更新訂單表中的商品價格。

(5)付款。顧客點擊付款后，系統先根據顧客表中關聯的支付賬戶，將轉賬請求(驗證碼、價格等)提交給支付系統(如信用卡系統)進行轉賬;然后根據轉賬結果返回支付狀態并更改購物車表中商品的狀態。

(6)物流跟蹤。商家發貨后，需按訂單標識添加物流標識(物流公司、運單號);然后可根據顧客或商家的標識以及訂單標識，查詢訂單表中的物流標識，并從相應物流系統查詢物流信息。

(7)生成報表。根據管理員和商家設置的報表選項，從訂單表、商品表以及商品分類表中讀取數據，調用第三方服務Crystal Reports生成相關報表。

(8)維護信息。管理員維護(增、刪、改、查)顧客表、商品分類表和商品表中的信息。

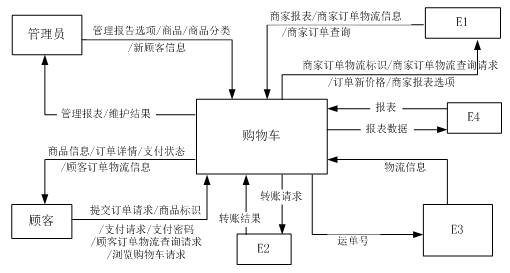

現采用結構化方法實現上述需求，在系統分析階段得到如圖1-1所示的頂層數據流圖和圖1-2所示的O層數據流圖。



圖1-1 頂層數據流圖

【問題1】 (4分)

使用說明中的詞語，給出圖1-1中的實體E1～E4的名稱。

【問題2】 (4分)

使用說明中的詞語，給出圖1-2中的數據存儲D1～D4的名稱。

【問題】 (4分)

圖1-2中缺失了數據流，請用說明或圖1-2中的詞語，給出其起點和終點。

【問題4】(3分)

根據說明，給出數據流“轉賬請求”、“顧客訂單物流查詢請求”和“商家訂單物流查詢請求”的各組成數據項。

【2】● 閱讀下列說明和圖，回答問題1至問題3。

【說明】

某會議策劃公司為了方便客戶，便于開展和管理各項業務活動，需要構建一個基于網絡的會議預定系統。

【需求分析】

1.會議策劃公司設有受理部、策劃部和其他部門。部門信息包括部門號、部門名稱、部門主管、電話和郵箱號。每個部門有多名員工處理部門的日常事務，每名員工只能在一個部門工作。每個部門有一名主管負責管理本部門的事務和人員。

2.員工信息包括員工號、姓名、部門號、職位、聯系方式和工資;其中，職位包括主管、業務員、策劃員等。業務員負責受理會議申請。若申請符合公司規定，則置受理標志并填寫業務員的員工號。策劃部主管為已受理的會議申請制定策劃任務，包括策劃內容、參與人數、要求完成時間等。一個已受理的會議申請對應一個策劃任務，一個策劃任務只對應一個已受理的會議申請，但—個策劃任務可由多名策劃員參與執行，且一名策劃員可以參與多項策劃任務。

3.客戶信息包括客戶號、單位名稱、通信地址、所屬省份、聯系人、聯系電話、銀行賬號。其中，一個客戶號標識一個客戶。一個客戶可以提交多個會議申請，但一個會議申請對應一個客戶號，

4.會議申請信息包括申請?zhí)?、開會日期、會議地點、持續天數、會議人數、預算費用、會議類型、酒店要求、會議室要求、客房類型、客房數、聯系人、聯系方式、受理標志和業務員的員工號等?？头款愋陀泻廊A套房、普通套房、標準間、三人間等，且申請?zhí)柡涂头款愋蜎Q定客房數。

【概念模型設計】

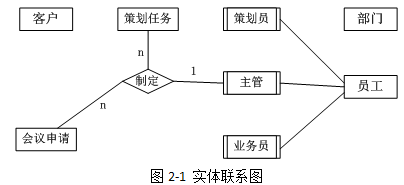

根據需求階段收集的信息，設計的實體聯系圖和關系模式(不完整)如下：

【關系模式設計】

部門(部門號，部門名稱，主管，電話，郵箱號)

員工(員工號，姓名， (a) ，聯系方式，工資)

客戶(客戶號，單位名稱，通信地址，所屬省份，聯系人，聯系電話，銀行賬號)

會議申請( (b) ，開會日期，會議地點，持續天數，會議人數，預算費用，會議類型，酒店要求，會議室要求，客房數，聯系人，聯系方式，受理標志，員工號)

策劃任務( (c) ，策劃內容，參與人數，要求完成時間)

執行策劃( (d) ，實際完成時間)

【問題1】(5分)

根據問題描述，補充五個聯系、聯系的類型，完善圖2-1的實體聯系圖。

【問題2】(7分)

根據實體聯系圖，將關系模式中的空～(d)補充完整(1個空缺處可能有多個數據項)。對會議申請、策劃任務和執行策劃關系模式，用下劃線和#分別指出各關系模式的主鍵和外鍵。

【問題3】(3分)

請說明關系模式“會議申請”存在的問題及解決方案。

【3】● 閱讀下列說明和圖，回答問題1至問題3，將解答填入答題紙的對應欄內。

【說明】

某城市的各公園周邊建造了許多供游客租用的小木屋和營地，為此，該城市設置了一個中心售票處和若干個區域售票處。游客若想租用小木屋或營地，必須前往中心售票處進行預定并用現金支付全額費用。所有的預定操作全部由售票處的工作人員手工完成。現欲開發一信息系統，實現小木屋和營地的預定及管理功能，以取代手工操作。該系統的

主要功能描述如下：

1.管理預定申請。游客可以前往任何一個售票處提出預定申請。系統對來自各個售票處的預定申請進行統一管理。

2.預定。預定操作包含登記游客預定信息、計算租賃費用、付費等步驟。

3.支付管理。游客付費時可以選擇現金和信用卡付款兩種方式。使用信用卡支付可以享受3%的折扣，現金支付沒有折扣。

4.游客取消預定。預定成功之后，游客可以在任何時間取消預定，但需支付賠償金，剩余部分則退還給游客。賠償金的計算規則是，在預定入住時間之前的48小時內取消，支付租賃費用10%的賠償金;在預定入住時間之后取消，則支付租賃費用50%的賠償金。

5.自動取消預定。如果遇到惡劣天氣(如暴雨、山洪等)，系統會自動取消所有的預定，發布取消預定消息，全額退款。

6.信息查詢。售票處工作人員查詢小木屋和營地的預定情況和使用情況，以判斷是否能夠批準游客的預定申請。

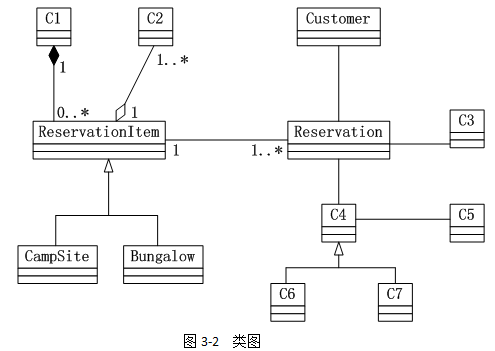

現采用面向對象方法開發上述系統，得到如表3-1所示的用例列表和表3-2所示的類列表。對應的用例圖和類圖分別如圖3-1和3-2所示。

【問題1】(6分)

根據說明中的描述與表3-1，給出圖3-1中UC1～UC6處所對應的用例名稱。

【問題2】 (7分)

根據說明中的描述與表3-2，給出圖3-2中C1～C7處所對應的類名。

【問題3】(2分)

對于某些需求量非常大的小木屋或營地，說明中功能4的賠償金計算規則，不足以彌補取消預定所帶來的損失。如果要根據預定的時段以及所預定場地的需求量，設計不同層次的賠償金計算規則，需要對圖3-2進行怎樣的修改?(請用文字說明)

【4】● 閱讀下列說明和C代碼，回答問題1至問題3，將解答寫在答題紙的對應欄內。

【說明】

設有n個貨物要裝入若干個容量為C的集裝箱以便運輸，這n個貨物的體積分別為{S1，S2，...，Sn}，且有si≤C(1≤i≤ n)。為節省運輸成本，用盡可能少的集裝箱來裝運這n個貨物。

下面分別采用最先適宜策略和最優適宜策略來求解該問題。

最先適宜策略( firstfit)首先將所有的集裝箱初始化為空，對于所有貨物，按照所給的次序，每次將一個貨物裝入第一個能容納它的集裝箱中。

最優適宜策略( bestfit)與最先適宜策略類似，不同的是，總是把貨物裝到能容納它且目前剩余容量最小的集裝箱，使得該箱子裝入貨物后閑置空間最小。

【C代碼】

下面是這兩個算法的C語言核心代碼。

(1)變量說明

n：貨物數

C：集裝箱容量

s：數組，長度為n，其中每個元素表示貨物的體積，下標從0開始

b：數組，長度為n，b[i]表示第i+1個集裝箱當前已經裝入貨物的體積，下標從0開始

i，j：循環變量

k：所需的集裝箱數

min:當前所用的各集裝箱裝入了第i個貨物后的最小剩余容量

m:當前所需要的集裝箱數

temp：臨時變量

(2)函數firstfit

int firstfit__(4)__{

inti，j;

k=0：

for(i=0;i

b[i]=0;

}

for(i=0;i

(1);

while(C-b[j]

j++;

}

(2);

k=k>(j+1)?k：(j+1);

}

returnk;

}

(3)函數bestfit

int bestfit__(5)__ {

int i，j，min，m，temp;

k=0;

for(i=0;i

b[i]=0;

}

for (i=0;i

min=C;

m=k+l;

for(j=0;j< k+l;j++){

temp=C- b[j] - s[i];

if(temp>0&&temp< min){

(3) ;

m=j，

}

}

(4);

k=k>(m+1)?k:(m+1);

}

return k;

}

【問題1】(8分)

根據【說明】和【C代碼】，填充C代碼中的空(1)～(4)。

【問題2】(4分)

根據【說明】和【C代碼】，該問題在最先適宜和最優適宜策略下分別采用了(5) 和(6)算法設計策略，時間復雜度分別為 (7) 和 (8)(用O符號表示)。

【問題3】(3分)

考慮實例n= 10，C= 10，各個貨物的體積為{4，2，7，3，5，4，2，3，6，2}。該實例在最先適宜和最優適宜策略下所需的集裝箱數分別為(9)和(10)?？紤]一般的情況，這兩種求解策略能否確保得到最優解?(11) (能或否)

【5】● 閱讀下列說明和C++代碼，將應填入處的字句寫在答題紙的對應欄內。

【說明】

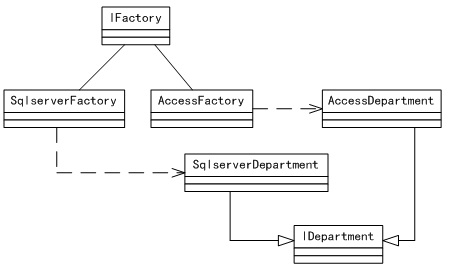

現欲開發一個軟件系統，要求能夠同時支持多種不同的數據庫，為此采用抽象工廠模式設計該系統。以SQL Server和Access兩種數據庫以及系統中的數據庫表Department為例，其類圖如圖5-1所示。

圖5-1 類圖

【C++代碼】

#include

using namespace std;

class Department{/*代碼省略*/};

class IDepartment{

public:

(1) =0;

(2) =0;

};

class SqlserverDepartment:(3){

public:

void Insert(Department* department){

cout <<"Insert a record into Department in SQL Server!\n";

∥其余代碼省略

}

Department GetDepartment(int id){

/*代碼省略*/

}

};

class AccessDepartment: (4) {

public:

void Insert(Department* department){

cout <<"Insert a record into Department in ACCESS!\n";

∥其余代碼省略

}

Department GetDepartment(int id){

/*代碼省略*/

}

};

(5){

public:

(6)=0;

};

class SqlServerFactory:public IFactory{

public:

IDepartment*CreateDepartment(){ return new SqlserverDepartment(); }

∥其余代碼省略

};

class AccessFactory:public IFactory{

public:

IDepartment* CreateDepartment(){ return new AccessDepartment();}

∥其余代碼省略

};

【6】● 閱讀下列說明和Java代碼，將應填入處的字句寫在答題紙的對應欄內。

【說明】

現欲開發一個軟件系統，要求能夠同時支持多種不同的數據庫，為此采用抽象工廠模式設計該系統。以SQL Server和Access兩種數據庫以及系統中的數據庫表Department為例，其類圖如圖6-1所示。

圖6-1 類圖

【Java代碼】

import jav

(6)A.util.*;

class Department{/*代碼省略*/}

interface IDepartment{

(1) ;

(2) ;

}

class SqlserverDepartment (3) {

public voidInsert(Department department){

System.out.println(”Insert a record into Department in SQL Server!");

∥其余代碼省略

}

public Department GetDepartment(int id){

/*代碼省略*/

}

}

classAccessDepartment(4) {

public void Insert(Department department){

System.out.println("Insert a record into Department in ACCESS!”);

∥其余代碼省略

}

public Department GetDepartment(int id){

/*代碼省略*/

}

}

(5) {

(6) ;

}

class SqlServerFactory implements IFactory{

public IDepartment CreateDepartment(){

retum new SqlserverDepartment();

}

∥其余代碼省略

}

class AccessFactory implements IFactory{

public IDepartment CreateDepartment(){

return new AccessDepartment();

}

∥其余代碼省略

}
