軟考電子商務設計師是每年的下半年開考，備考的考生們可結合教程以及歷年真題復習，如有必要也可考慮培訓>>>點擊進入電子商務設計師在線網絡課堂。以下是整理的2011年下半年電子商務設計師考試下午真題，希望對您有所幫助。

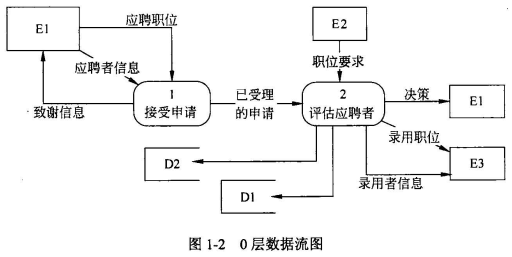

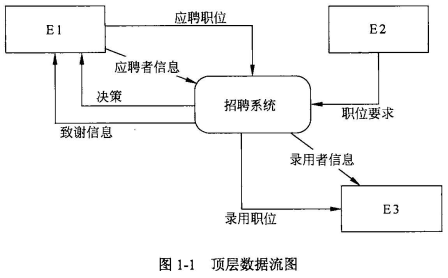

● 閱讀下列說明和圖，回答問題1至問題4，將解答填入答題紙的對應欄內。 【說明】     某公司欲開發招聘系統以提高招聘效率，其主要功能如下：     （1）接受申請     驗證應聘者所提供的自身信息是否完整，是否說明了應聘職位，受理驗證合格的申請，給應聘者發送致謝信息。     （2）評估應聘者     根據部門經理設置的職位要求，審查已經受理的申請；對未被錄用的應聘者進行謝絕處理，將未被錄用的應聘者信息存入未錄用的應聘者表，并給其發送謝絕決策；對錄用的應聘者進行職位安排評價，將評價結果存入評價結果表，并給其發送錄用決策，發送錄用職位和錄用者信息給工資系統。     現采用結構化方法對招聘系統進行分析與設計，獲得如圖1-1所示的頂層數據流圖、圖1-2所示0層數據流圖和圖1-3所示1層數據流圖。

【問題1】（3分）

    使用說明中的術語，給出圖中E1～E3所對應的實體名稱。

【問題2】（2分）

    使用說明中的術語，給出圖中D1～D2所對應的數據存儲名稱。

【問題3】（6分）

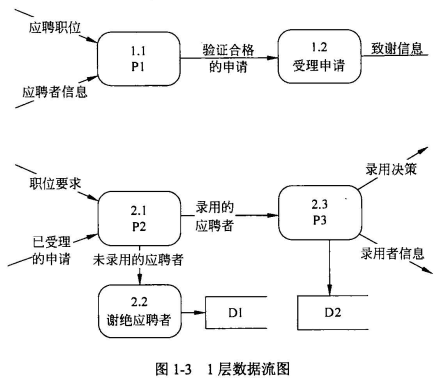

    使用說明和圖中的術語，給出圖1-3中加工P1～P3的名稱。

【問題4】（4分）

    解釋說明圖1-2和圖1-3是否保持平衡，若不平衡請按如下格式補充圖1-3中數據流的名稱以及數據流的起點或終點，使其平衡（使用說明中的術語或圖中符號）。

●     閱讀下列說明，回答問題1至問題3，將解答填入答題紙的對應欄內。
【說明】
  某物流公司為了整合上游供應商與下游客戶，縮短物流過程，降低產品庫存，需要構建一個信息系統以方便管理其業務運作活動。
【需求分析結果】
  （1）物流公司包含若干部門，部門信息包括部門號、部門名稱、經理、電話和郵箱。一個部門可以有多名員工處理部門的日常事務，每名員工只能在一個部門工作。每個部門有一名經理，只需負責管理本部門的事務和人員。
  （2）員工信息包括員工號、姓名、職位、電話號碼和工資；其中，職位包括：經理、業務員等。業務員根據托運申請負責安排承運貨物事宜，例如：裝貨時間、到達時間等。一個業務員可以安排多個托運申請，但一個托運申請只由一個業務員處理。
  （3）客戶信息包括客戶號、單位名稱、通信地址、所屬省份、聯系人、聯系電話、銀行賬號，其中，客戶號標識客戶信息的每一個元組。每當客戶要進行貨物托運時，先要提出貨物托運申請。托運申請信息包括申請?zhí)?、客戶?hào)、貨物名稱、數量、運費、出發地、目的地。其中，一個申請?zhí)枌?duì)應一個托運申請；一個客戶可以有多個貨物托運申請，但一個托運申請對應一個客戶號。
【概念模型設計】

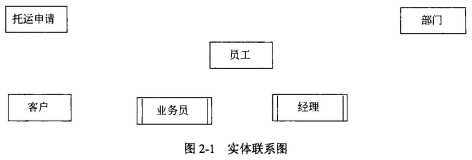

  根據需求階段收集的信息，設計的實體聯系圖和關系模式（不完整）如圖2-1所示。

【關系模式設計】
  部門（部門號，部門名稱，經理，電話，郵箱）
  員工（員工號，姓名，職位，電話號碼，工資， （a） ）
  客戶（ （b） ，單位名稱，通信地址，所屬省份，聯系人，聯系電話，銀行賬號）
  托運申請（ （c） ，貨物名稱，數量，運費，出發地，目的地）
  安排承運（ （d） ，裝貨時間，到達時間，業務員）

【問題1】（5分）

  根據問題描述，補充四個聯系、聯系的類型，以及實體與子實體的聯系，完善圖2-1所示的實體聯系圖。

【問題2】（8分）

  根據實體聯系圖，將關系模式中的空～（d）補充完整。分別指出部門、員工和安排承運關系模式的主鍵和外鍵。

【問題3】（2分）

  若系統新增需求描述如下：

  為了數據庫信息的安全性，公司要求對數據庫操作設置權限管理功能，當員工登錄系統時，系統需要檢查員工的權限。權限的設置人是部門經理。為滿足上述需要，應如何修改（或補充）圖2-1所示的實體聯系圖，請給出修改后的實體聯系圖和關系模式。

●     閱讀以下說明，回答問題1至問題4，將解答填入答題紙的對應欄內。 【說明】     某公司需開發一套電子商務系統，為保證開發進度和開發質量，專門組建測試小組對開發的全過程進行測試。
【問題1】（5分）

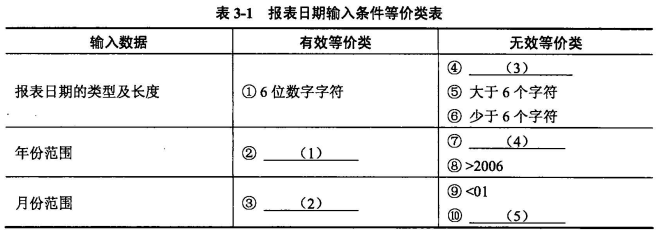

  電子商務系統的報表處理模塊要求用戶輸入處理報表的日期，日期限制在2003年1月至2006年12月，如日期不在此范圍內，則顯示輸入錯誤信息。系統日期由6位數字字符組成，前4位代表年，后2位代表月。測試小組設計了等價類，如表3-1所示。請根據題目說明及表3-1，填補空（1）～（5）。

【問題2】（2分）

  完成模塊測試后，測試小組進行了集成測試。

  集成測試是在軟件系統集成過程中所進行的測試，主要檢查各單元之間的接口是否正確，有 （6） 集成與 （7） 集成兩種方法。前者是將單元測試后的所有模塊按設計要求一次性組合起來進行整體測試，后者是測試完一個模塊后再將下一個需要測試的模塊組合進來測試，逐步把所有模塊組合在一起完成測試。

【問題3】（6分）

  系統測試是對已經集成好的軟件系統進行徹底測試，而電子商務系統是基于網絡的信息系統，因此，其測試對傳統的軟件測試提出了新的要求。針對上述情況，測試小組做了以下幾項工作：

（3）A．對數據的完整性、有效性、一致性測試

  B．從響應時間、處理速度、吞吐量、處理精度等方面來檢測

  C．驗證系統在指定條件和規定的時間內執行操作的能力

  D．檢查系統對非法侵入的防范能力以及系統的安全機制、保密措施是否完善

  E．對產品選擇、簽約過程、在線支付及產品交付等方面進行測試

  F．針對界面的正確性、導航性、易用性、協調性、規范性及性等進行測試

  其中， （8） 是性能測試； （9） 是安全性測試； （10） 是可靠性測試； （11） 是界面測試； （12） 是交易功能測試； （13） 是數據庫測試。

【問題4】（2分）

  請判斷以下對測試的敘述是否正確。

（4）A．驗收測試是以用戶為主的測試，軟件開發人員和質量保證人員也應參加。 （14）

  B．在驗收測試中，α測試是由軟件開發機構組織內部人員模擬各類用戶在開發環境下進行的測試。 （15）

●     閱讀以下說明，回答問題1至問題3，將解答填入答題紙的對應欄內。
【說明】
  某公司使用ASP開發商務網站，該商務網站具有商品介紹、會員管理、在線支付、物流管理和訪客計數器等功能，采用Sqlserver數據庫，數據庫名為business，其中訪客計數器表存儲今日訪問量、昨日訪問量和總訪問量等字段，其名稱為counter。

【問題1】（6分）

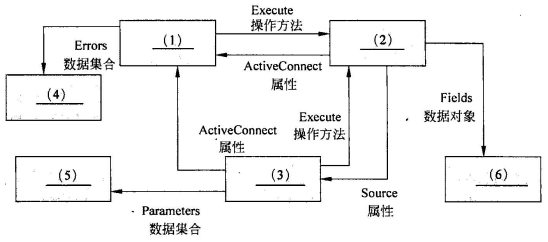

    ASP訪問數據庫一般采用ADO技術，ADO對象主要包含Connection對象、Command對象、Parameter對象、Recordset對象、Field對象和Error對象等。請根據ADO對象之間的關系，在空（1）～（6）處填寫正確的對象名。

【問題2】（7分）

  該商務網站的計數器部分代碼如下，請根據題目說明，將空缺的代碼補充完整。

<%

set conn=server.createobject("adodB．connection")

 （7） .provider="sqloledb "

provstr="server=127.0.0.1; database= （8） ; uid=sa; pwd=9857452"

conn_.open provstr

set rs=conn.Execute("select  from counter")

……

conn.Execute"Update counter set counter=counter+1, today=0, statdtm=date(), daynum=daynum+1, yesterday="&rs("today") &""

conn.Execute" （9）  into yesday(yesday.stats) values ( ' " &yesday&" ', "&rs("today")&")"

……

application. （10）

if rs("top")<rs("today") then

conn.Execute"Update counter set counter=counter+1, today=today+1, [top]=" &rs("today") &""

else

conn.Execute"Update counter set counter=counter+1, today=today+1"

end if

 （11） .unlock

end if

counters= （12）

today= （13）

yesterday=rs("yesterday")

rs.close

set rs=nothing

conn.close

set conn=nothing

%>

document.write('<font style="FONT-SIZE: 12px; COLOR: #000000;">總共訪問量:<%=counters%>, 今日訪問: <%=today%>, 昨日訪問: <%=yesterday%></font>');

【問題3】（2分）

  從上述ASP代碼可以判斷出，計數器表counter中statdtm的字段類型是 （14） ，counter的字段類型是 （15） 。

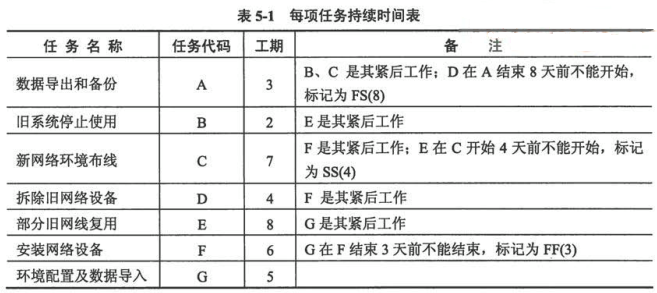

●     閱讀以下說明，回答問題1至問題3，將解答填入答題紙的對應欄內。 【說明】     小明在一家超市工作，該超市將進行整體改造，小明負責信息系統軟硬件升級，他制定的工作計劃如表5-1所示。

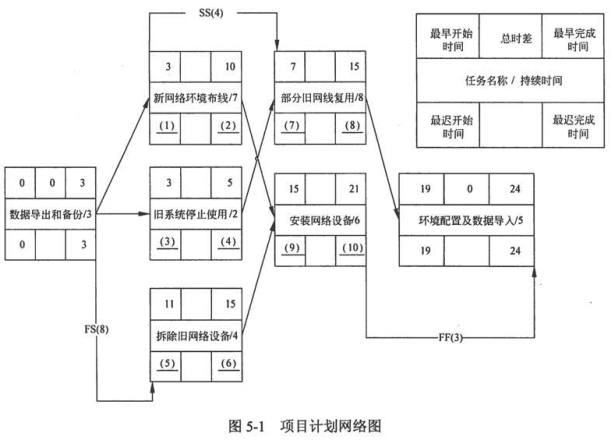

    每項任務的邏輯關系和部分時間信息如圖5-1所示。

【問題1】（10分）

    請根據表5-1和圖5-1，計算各項任務的最遲開始時間和最遲結束時間，填充圖5-1中的空（1）～（10）。

【問題2】（3分）

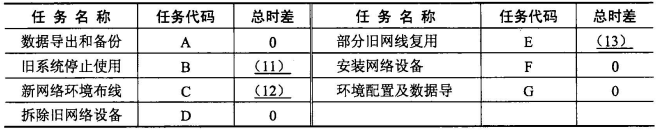

    計算下表中每項任務的總時差，填充其中的空（11）～（13）。

【問題3】（2分）

  寫出該項目的關鍵路徑（在答題紙對應位置填寫任務代碼）。

  A—— （14） —— （15） ——G
