試題五（共 15 分）
閱讀下列說明和 C++代碼，將應填入（  ）處的字句寫在答題紙的對應欄內。
【說明】

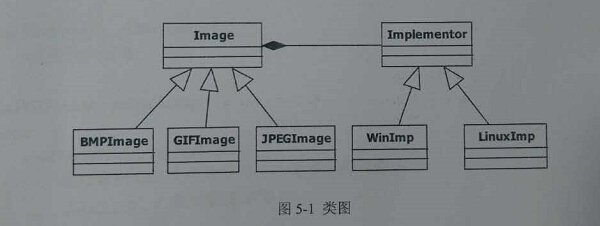

某圖像預覽程序要求能夠查看 BMP 、JPEG 和 GIF 三種格式的文件，且能夠Windows和 Linux 兩種操作系統上運行。程序需具有較好的擴展性以支持新的文件格式和操作系統。為滿足上述需求并減少所需生成的子類數目，現采用橋接（Bridge）模式進行設計，得到如圖 5-1 所示的類圖。

【C++代碼】
#include <iostream>
#include<:string> ;
Using namespace std;
class Matrix｛//各種格式的文件最終都被轉化為像素矩陣
//此處代碼省略
｝；
class Implementor｛
public:
（  ）；顯示像素矩陣 m
｝；
class WinImp:public Implementor｛
public:
Viod doPaint（Matrix m）｛/*調用Windows系統的繪制函數繪制像素矩陣*/
｝；
class LinuxImp:public Implementor｛/*調用Linux系統的繪制函數繪制像素矩陣*/｝
｝；
class Image｛
public:
viod setImp（Implement*imp）  ｛this->imp=imp;｝
Virtual viod parseFile（string fileName）=0
protected:
Implementor*imp;
｝；
class BMPImage:public Image｛
//此處省略代碼
｝；
class GIFImage:public Image｛
Public:
viod  parseFile（string fileName） ｛
//此處解析GIF文件并獲得一個像素矩陣對象m
（  ）；顯示像素矩陣m
｝
｝；
class JPEGImage:public Image｛
//此處代碼省略
｝；
int main（）｛
//在linux操作系統上查看demo.gif圖像文件
Image*image=（  ）；
Implementor*imageImp=（  ）；
（  ）
Image->parseFile（〝demo.gif〝）；
return0;
｝
試題六（共 15 分）
閱讀下列說明和 Java 代碼，將應填入一且上一處的字句寫在答題紙的對應欄內。
【說明】
某圖像預覽程序要求能夠查看 BMP 、JPEG 和 GIF 三種格式的文件，且能夠在 Windows和 Linux 兩種操作系統上運行。程序需具有較好的擴展性以支持新的文件格式和操作系統。為滿足上述需求并減少所需生成的子類數目，現采用橋接模式進行設計，得到如圖 6-1 所示的類圖。

【Jave代碼】
Import java.util.*;
class Matrix{ //各種格式的文件最終都被轉化為像素矩陣
//此處代碼省略
｝；
abstract class Implementor｛
Public（  ）；//顯示像素矩陣 m
｝；
class WinImp extends Implementor｛
public void doPaint（Matrix m）{//調用 Windows 系統的繪制函數繪制像素矩陣
｝
｝；
class LinuxImp extends Implementor{
public void doPaint（Matrix m）{//調用 Linux 系統的繪制函數繪制像素矩陣
｝
｝；
abstract class Image｛
public void setImp（Implementor imp）{ this.imp= imp; }
public abstract void parseFile（String fileName）；
protected Implementor imp;
｝；
class BMPImage extends Image｛
//此處代碼省略
｝；
class GIFImage extends Image｛
public void parseFile（String fileName） ｛
//此處解析BMP文件并獲得一個像素矩陣對象m
（  ）；//顯示像素矩陣m
｝
｝；
Class Main｛
Public static viod main（String[]args）｛
//在Linux操作系統上查看demo.gif圖像文件
Image image=（  ）
Implementor imageImp=（  ）
（  ）
Image.parseFile（〝demo.gif〝）；
｝
｝
