●閱讀下列說明，回答問題1至問題3，將解答填入答題紙的對應欄內。

【說明】

某智能家居系統軟件設計中，家庭內網節點軟件設計包括協調器軟件、現場采集/執行器（室內溫濕度采集節點、模擬臺燈控制節點、模擬雨水窗戶監控節點、模擬空調控制節點和火災監測節點）的軟件設計。軟件功能組成如圖5-1所示。

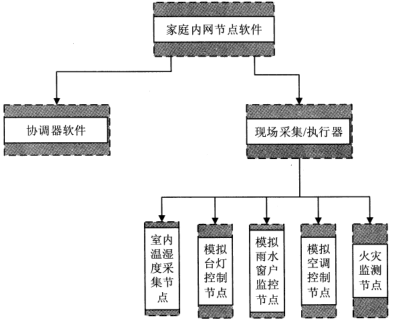

圖5-1  軟件功能組成圖

整個系統中，協調器是整個家庭內網的核心和起點，負責管理各個節點設備與PC網關的信息和控制指令的傳輸。溫濕度采集終端將傳感器的數據以點播的形式發送給協調器，其他采集/控制節點以廣播的形式與協調器進行數據的交換，協調器和PC機采用串口通信協議。協調器軟件主要完成以下功能：

（1）創建信道，組建網絡；如果失敗，則繼續創建；

（2）組建網絡成功，則進行各層事件掃描；

（3）如果檢測到應用層有事件，則轉第（4）步，否則反復掃描各層事件；

（4）判斷數據類型， 如果是室內環境數據，則經串口發送到網關；如果是控制指令，則向控制節點發送控制指令；如果前面兩者均不是，則不處理；

（5）繼續掃描各層事件。

【問題1】 （4分）

在本軟件開發過程中，開發人員使用了基于模型的嵌入式代碼生成技術，目前對模型驗證最主要的方法是（1）。通過此方法驗證后，利用此驗證結果可對模型的覆蓋率進行分析，模型的覆蓋率類型一般包括（2） （至少寫出兩種類型）。

（1）備選項：

（5）A．評審  B.分析  C.仿真  D.測試

【問題2】 （10 分）

為了測試此軟件功能，測試人員設計了表5-1所示的測試用例，請?zhí)顚懺摫碇械目眨?） ~ （5）。

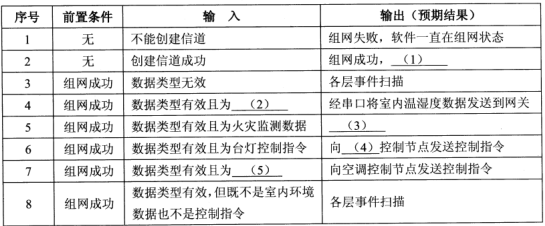

表5-1  測試用例

【問題3】 （6 分）

覆蓋率是度量測試完整性和測試有效性的一個指標。在嵌入式軟件白盒測試過程中，通常以語句覆蓋率、條件覆蓋率和MC/DC覆蓋率作為度量指標。

在實現第4條功能時，設計人員采用了下列算法：

if （（ 數據有效==TRUE） &&  （數據類型==室內環境數據））

{  數據經串口發送到網關；  }

if （（數據有效==TRUE） && （ 數據類型==控制指令））

{  向控制節點發送控制指令；  }

請指出對上述算法達到100%語句覆蓋、100%條件覆蓋和100%MC/DC覆蓋所需的最少測試用例數目，并填寫在表5-2的空（1） ~ （3）中。

表5-2  測試覆蓋用例統計表
