       下面是由希賽小編提供的中級通信交換技術知識點精講之通信專業考試空間（S型）交換器，希望對學友們有所幫助。具體內容如下：

       通信專業考試空間（S型）交換器

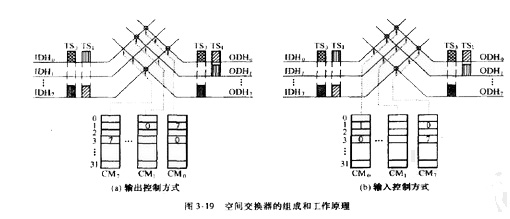

       空間交換器（SpaceSwitch)又稱為S交換器，其作用是完成不同PCM復用線之間的交換?？臻g交換器主要由交叉接點矩陣和控制存儲器組成，如圖3-19所示。

       圖3-19中給出的是一個8x8交叉接點矩陣，它有8條輸人時分復用線IDH。IDH7，8條輸出時分復用線ODHfl~ODH7。控制存儲器（CMfl~CM7)的作用是對交叉接點進行控制?？臻g交換器的控制方式有兩種：輸出控制方式和輸人控制方式。在圖3-19(a)中，它是按輸出復用線來配置控制存儲器，稱為輸出控制方式。每一條輸出復用線的控制存儲器決定哪一條輸人復用線上的時隙要交換到這條輸出復用線上來?？刂拼鎯?chǔ)器的單元數等于復用線卜.的時隙數，甲元的位數由所控制的交叉接點數決定n控制存儲器由控制系統“控制寫人、順序讀出”，與對T型交換器的CM操作相同。因此可以說：在輸出控制方式中，控制存儲器號與出線號相對應，控制存儲器的單元號與時隙相對應，單元中的內容與人線號相對應。在圖3-19(b)中，它是按輸人復用線來配置控制存儲器，稱為輸人控制方式。每一條輸人復用線的控制存儲器決定將輸人復用線上的時隙要交換到哪一條輸出復用線上去。因此，在輸人控制方式中，控制存儲器號與人線號相對應，控制存儲器的單元號與時隙相對應，單元中的內容與出線號相對應。

       我們以圖3-19(a)所示的輸出控制方式為例，來說明空間交換器的工作原理。假定控制系統對控制存儲器寫人的內容如圖所示，在CM。的1號單元寫人了7,3號單元寫入了0,€阽1的1號單元寫人了0，0\17的3號單元寫人了7。在輸人復用線IDHo和IDH7i標出了TS,和TS3兩個時隙的內容。在TS,時刻，CM。讀出的內容為7，控制0號出線（0DHJ和7號人線（IDH7)的交叉接點閉合，使7號人線上的TS,輸出到了0號出線上。在TS3時刻，CM0讀出的內容為0,控制0號出線（ODH。）和0號人線（IDH。）的交叉接點閉合，使0號人線上的133輸出到了0號出線上。同理，在TS,時刻，CM,讀出的內容為0,使0號人線上的^輸出到了1號出線上。在TS,時刻，CM7讀出的內容為7,使7號人線上的TS,輸出到了7號出線上。對于圖3-19(b)所示的輸人控制方式，根據控制存儲器中的內容，圖中標明了交換后的輸出結果，讀者可根據前面給出的原理說明，自己驗證所實現的交換功能。可以看出，空間交換器能完成復用線之間的交換，但時隙位置不變?？臻g交換器的交叉接點閉合時間只有一個時隙的時間，也就是人線和出線之間的連備考系隨著時隙時間在變化，因此可以說空間交換器是按時分方式工作的。在數字交換網絡中，空間交換器不能單獨使用,必須和時間交換器結合，共同構成各種形式的大型網絡。

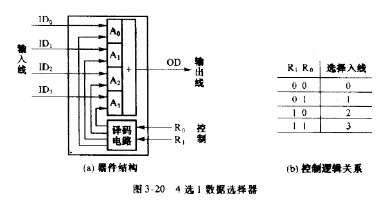

       空間交換器的交叉接點矩陣，常見的有4x4,8x8,32x32等，其電路可用數據選擇器來實現。這里以4x4為例說明交叉接點矩陣電路的設計，可選用4選1數據選擇器來構成4x4矩陣，圖3-20給出了數據選擇器的結構和控制邏輯關系。

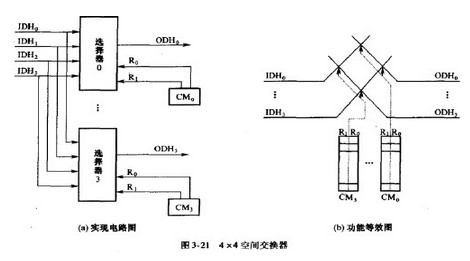

       把四個4選1數據選擇器的同號人線相連，就構成一個4x4交叉接點矩陣，如圖3-21所示。各個選擇器的控制信號RoR,分別來自不同的控制存儲器，即控制存儲器是按出線配置的，所設計的空間交換器屬于輸出控制方式。

       以上討論的空間交換器均是/Vx/V方型交換器，也可以設計出集中型或擴張型的空間交換器?？臻g交換器同樣有VLSI專用芯片，如MOTOROLA公司的MC142100,就是一個4x4的空間交換器。
