1.信令分析工作流程

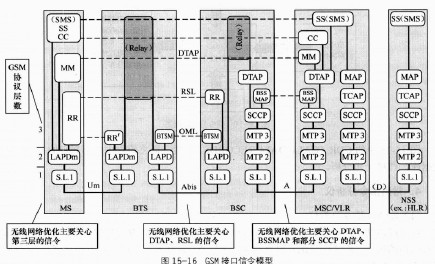

在GSM移動通信系統中，與無線網絡優化緊密相關的接口有A接口（MSC-BSC)和Abis接口（BSC-BTS),以及Um接口（BTS-MS),其次有E接口（MSC-MSC)和C接口(MSC-HLR)。如圖15-16所示。

GSM網絡中的所有行為都是由一組依照一定規范的信令流程構成，如無線接入、信道分配、位置更新、小區間切換等。跟蹤分析這些信令流程，找出其中的異常點，可直接將故障準確定位于載頻，甚至?xí)r隙，大大簡化查找故障點的過程，縮短排障時間，提高工作效率。所以信令分析工作流程一般由確定信令分析對象、準備信令跟蹤儀表、進行信令跟蹤、分析跟蹤結果、評估調整結果、完成信令分析報告等多個環節共同組成。信令分析的工作流程如圖15-17所示。

(1)確定信令分析對象
①根據話務統計報告分析，査找問題小區作為Abis信令分析對象，如掉話次數多、掉話率髙的小區；分配失敗率高的小區；切換成功率低的小區；干擾等級偏高的小區。
②根據話務統計報告分析，查找問題BSC作為A接口信令分析對象；如掉話次數多且分散的BSC、切換成功率低的BSC。
③根據用戶投訴（如有接不通現象的區域)，將問題BSC作為A接口信令分析對象。
④根據交換方面要求，講問題BCS作為A接口信令分析對象。
　　(2)進行信令跟蹤
(3)信令分析儀
信令分析額原件的只要功能是支持眾多協議棧和對多接口的信令跟蹤文件的分析，包括信令消息的查找和過濾，參數、流程概括和時延發布的統計等，如圖15-18所示。

圖15-18中CDR(CALL DATA RECORDS)功能，即將流程中的興趣的參考輸出至數據庫，作為一步分析。
