　　1.路測的基本內容
(1)GSM系統DT測試的基本內容
①接收質量RXQUAL_XX:(xx代表上下行）

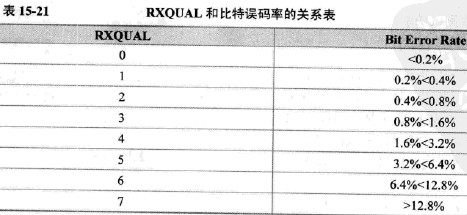

上下行的接收質ft實際上是傳輸?shù)谋忍卣`碼率，根據誤碼率的不同，可以將接收質量分成0-7八個等級；其中0表示接收質量最佳，7表示接收質量最差，如表15-21所示。特別是在DTX使用時，采用RXQUAL_SUB_XX代替RXQUAL_FULL_XX作為接收質量。

②接收電平RXLEV_XX
手機的場強被映射成0?63的RXLEV值，0表示最低的接收電平-llOdBm，63表示較高的接收電平-47dBm。

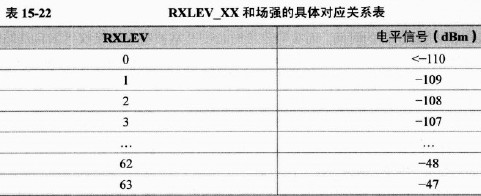

其換算關系為：RXLEV_XX=A-110(A表示0-63),如表15-22所示。

　同樣在使用DTX時，測試要使用RXLEV_SUB_XX代替RXLEV_FULL_XX。
(2)CDMAlx系統數據業務DT測試
在CDMAlx無線數據網絡方面，吞吐量、接入時長及從休眠狀態到激活狀態的時長等三個指標是用戶最關心的。
吞吐量。定義為應用層的吞吐量，該吞吐量又分為上行吞吐量和下行吞吐量。
接入時長。接入時長定義為從手機開始撥號到建立PPP連接的時間。即手機與無線網絡建立無線信道的時間和在此之后手機與PDSN建立PPP連接的時間之和。
從休眠狀態到激活狀態的時長。定義為當手機進入休眠狀態后，無論手機側或網絡側發起響應后，手機從休眠狀態到激活狀態的時長。
①上/下行吞估量測試方法
將支持cdma2000lx測試的路測設備安裝到測試車上面。測試手機放在車內后座，不拔出天線。
在PDSN側安裝一個FTPserver,要求FTP服務器支持?jǐn)帱c(diǎn)續傳。這樣，可以避免測數據業務時在網絡測的擁塞，可以使問題直接反映到無線側。
通過采集軟件讓手機建立一個PPP連接。利用采集軟件中的FTP中的GET命令，從ftpserver上下載一段長為1Mbyte的文件，測試車按照指定的路線行駛。
當文件下載完成后，重新下載該1Mbyte的文件。記錄下載的時間。
通過采集軟件記錄下各層的瞬時吞吐量、總的下載字節數和總的下載時間。
平均吞吐量為總的下載字節數/總的下載時間。
②測試結果分析
根據測試數據，統計分析數據業務覆蓋區域內的應用層的平均吞吐量；給出物理層、RLP層和應用層的各個數據速率的分布圖，并進行相應的對比分析和評價。
(3)網絡服務質量測試內容
網絡服務質量測試可分為定點和室外路測進行。其中室外路測的測試路線應盡可能覆蓋到系統覆蓋區內的主要街道、商業區，只有這樣，測得的數據才能體現整個網絡性能和所能提供的服務質量。
1)話音業務
衡量話音業務質量的指標有：呼叫接通率、尋呼成功率、掉話率、位置更新成功率、切換成功率、切換成功率、連接時延（主叫、被叫）、長時間通話保持能力等，這里主要介紹主叫連接時延和被叫連接時延這兩個與用戶感受緊密相關的性能指標。
主叫連接時延即主叫終端發出第一條“OriginationMessage”，到主叫終端發送“SeviceConnectCompletion"消息所需的時間。而被叫連接時延則是從被叫終端接收到來自基站的第一條帶有被叫號碼的“PageMessage”，到被叫終端發送“ServiceConnectCompletion”消息所需的時間。
2)數據業務
測試中將用戶感知的服務質量映射為以下可量化的QoS指標：數據呼叫連接建立時間和成功率、多種負荷的環路時延以及終端側/網絡側重激活時間和成功率。
　?、贁?shù)據呼叫連接建立時間和成功率
此數據呼叫連接建立時間包含空中接口建立時間和PPP連接建立時間，可真實反映出用戶享受數據業務時，需要等待的時長。數據連接建立時間是建網中應重點考慮的一個性能參數。
為了盡量避免異常情況對測試結果的影響，應多次重復進行數據呼叫，記錄PPPlog消息。根據PPPlog中記錄的消息，過濾出所需的消息，計算每次數據呼叫連接的建立時間，并統計數據呼叫連接成功率和平均數據呼叫連接建立時間。
②環路時延（RoundTripTime)
環路時延為從終端發送請求到收到確認的等待時間。該指標通常用于優化帶寬的分配。測試環路時延的方法為在終端側ping網絡側出口路由器。
測試中，從終端測網絡側的服務器，并使用不同量負荷，獲得不同負荷大小時的系統環路時延。每種負荷情況下的環路時延測試重復多次，統計平均環路時延。
　?、劢K端側/網絡側重激活時間和成功率
相比于建立數據連接，重激活僅需重新建立空中接口，所需時間較短。若重激活時間足夠短，用戶會仍然感覺是在線一樣。因此重激活時間是衡量網絡所提供數據業務服務質量的一個至關重要的指標。
在進行終端側和網絡側重激活測試時，多次重復每種重激活測試，統計平均重激活時間和成功率。
由于網絡側重激活時間中含有尋呼終端的時間，因而相比于終端側重激活時間，網絡側重激活時間較長，并且由于處于時隙模式的終端周期性監聽尋呼信道，因而網絡側重激活時間具有一定的隨機性。
