1．通信網絡的體系結構組織協議
在分層體系結構中，協議是指位于一個系統上的第N層與另一個系統上的第N層通信時所使用的規則和約定的集合。一個通信協議主要包含以下內容：
(1) 語法：協議的數據格式；
(2) 語義：包括協調和錯誤處理的控制信息；
(3) 時序：包括同步和順序控制。

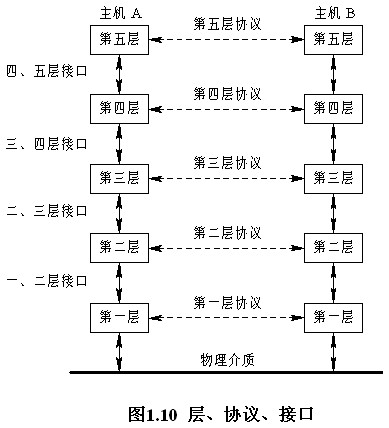

圖1.10描述了一個五層結構的網絡。通常將位于不同系統上的對應層實體稱為對等層(Peer),從采用分層結構的網絡的觀點來看，物理上分離的兩個系統之間的通信只能在對等層之間進行。對等層之間的通信使用相應層協議，但實際上，一個系統上的第N層并沒有將數據直接傳到另一個系統上的第N層，而是將數據和控制信息直接傳到它的下一層，此過程一直進行到信息被送到第一層，實際的通信發生在連接兩個對等的第一層之間的物理媒介上。圖1.10中對等層之間的邏輯通信用虛線描述，實際的物理通信用實線描述。

接口位于每一對相鄰層之間,它定義了層間原語操作和下層為上層提供的服務。網絡設計者在決定一個網絡應分為幾層，每一層應執行哪些功能時，影響最終設計的一個非常重要的考慮因素就是為相鄰層定義一個簡單清晰的接口。要達到這一目標，需滿足以下要求：
(1)  為每一層定義的功能應是明確而詳細的；
(2)  層間的信息交互應最小化。
在通信網中，經常需要用新版的協議去替換一個舊版的協議，同時又要向上層提供與舊版一樣的服務，簡單清晰的接口可以方便地滿足這種升級的要求，使通信網可以不斷地自我完善，提高性能，以適應不斷變化的用戶需求。
網絡體系結構就是指其分層結構和相應的協議構成的一個集合。體系結構的規范說明應包含足夠的信息，以指導設計人員用軟硬件實現符合協議要求的每一層實體。要注意的是，實現的細節和接口的詳細規范并不屬于網絡體系結構的一部分，因為它們通常隱藏在一個系統的內部，對外是不可見的。甚至在同一網絡中所有系統的接口也不需要都一樣。在一個系統上，每一層對應一個協議，這一組協議構成一個協議鏈，形象地稱為協議棧。
在大多數網絡中，第三層都實現網絡層的功能，在該層協議對一個消息的最大尺寸都有限制，因此第三層必須將輸入的消息分割成更小的單元，每個單元稱為一個分組，并將第三層的控制信息H3加到每一個分組上，圖中消息M被分割成M1和M2兩部分。然后第三層根據分組轉發表決定通過哪一個輸出端口將分組傳到第二層。
第二層除了為每一個分組加上控制信息H2外，還為每個分組加上一個定界標志T2, 它表示一個分組的結束，也表示下一個分組的開始，然后將分組交到第一層進行物理傳輸。
在目的端，消息則逐層向上傳遞，每一層執行相應的協議處理并將消息逐層解包，
即HN字段只在目的端的第N層被處理，然后被刪去，HN字段不會出現在目的端的第N+1層。
由于數據的傳輸是有方向性的，因此協議必須規定為從源端到目的端之間的一個連接的工作方式，按其方向性可分為三種：
(1) 單工通信：數據只能單向傳輸。
(2) 半雙工通信：數據可以雙向傳輸，但兩個方向不能同時進行，只能交替?zhèn)鬏敗?br/>(3) 全雙工通信：數據可以同時雙向傳輸。
另外協議也必須確定一個連接由幾個邏輯信道組成，以及這些邏輯信道的優先級，目前大多數網絡都支持為一個連接分配至少兩個邏輯信道：一個用于用戶信息的傳遞，另一個用于控制和管理信息的傳遞。
