　　2.1.2  傳輸介質
傳輸介質分為有線介質和無線介質兩大類，無論何種情況，信號都是以電磁波的形式傳輸?shù)?。在有線介質中，電磁波信號會沿著有形的固體介質傳輸，有線介質目前常用的有雙絞線、同軸電纜和光纖；在無線介質中，電磁波信號通過地球外部的大氣或外層空間進行傳輸，大氣或外層空間并不對信號本身進行制導，因此可認為是在自由空間傳輸。無線傳輸常用的電磁波段主要有無線電、微波、紅外線等。
1．雙絞線

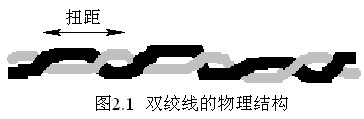

雙絞線是指由一對絕緣的銅導線扭絞在一起組成的一條物理通信鏈路。通常人們將多條雙絞線放在一個護套中組成一條電纜。采用雙線扭絞的形式主要是為減少線間的低頻干擾，扭絞得越緊密抗干擾能力越好。圖2.1所示是雙絞線的物理結構。

與其他有線介質相比，雙絞線是最便宜和易于安裝使用的，其主要的缺點是串音會隨頻率的升高而增加，抗干擾能力差，因此復用度不高，其帶寬一般在1 MHz范圍之內，傳輸距離約為2～4 km，通常用作電話用戶線和局域網傳輸介質，在局域網范圍內傳輸速率可達100 Mb/s，但其很難用于寬帶通信和長途傳輸線路。

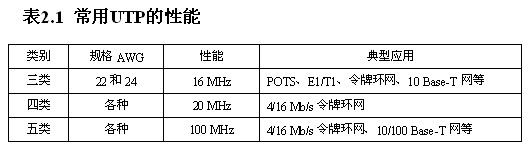

雙絞線主要分成兩類：非屏蔽(UTP：Unshielded Twisted Pair)和屏蔽(STP：Shielded Twisted Pair )。屏蔽雙絞線雖然傳輸特性優于非屏蔽雙絞線，但價格昂貴，操作復雜，除了應用在IBM的令牌環網中以外，其他領域并無太多應用。目前電話用戶線和局域網中都使用非屏蔽雙絞線，例如普通電話線多采用24號UTP。常用UTP的性能如表2.1所示。
