2.3.5  SDH傳送網的結構
SDH與PDH的不同點在于，PDH是面向點到點傳輸?shù)?，而SDH是面向業務的，利用ADM、DXC等設備，可以組建線性、星型、環型、網型等多種拓?fù)浣Y(jié)構的傳送網，SDH還提供了豐富的開銷字段。這些都增強了SDH傳送網的可靠性和OAM&P能力，這些都是PDH系統不具備的。

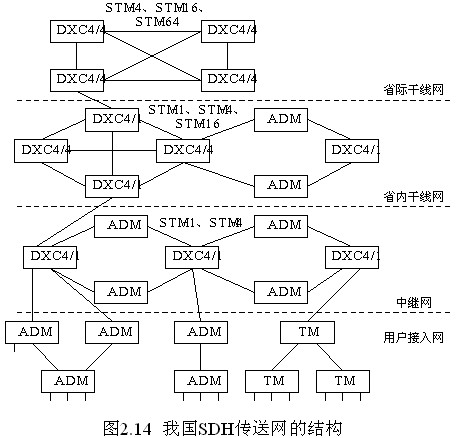

按地理區域來分割，現階段我國SDH傳送網分為四個層面：省際干線網、省內干線網、中繼網、用戶接入網，如圖2.14所示。

1．省際干線網
在主要省會城市和業務量大的匯接節點城市裝有DXC4/4，它們之間用STM-4、STM-16、STM-64高速光纖鏈路構成一個網孔型結構的骨干傳送網。
　　2．省內干線網
在省內主要匯接節點裝有DXC4/4或DXC4/1, 它們之間用STM-1、STM-4、STM-16高速光纖鏈路構成網狀或環型省內骨干傳送網結構。
3．中繼網
中繼網指長途端局與本地網端局之間，以及本地網端局之間的部分。對中等城市一般可采用環型結構，特大和大城市則可采用多環加DXC結構組網。該層面主要的網元設備為ADM、DXC4/1，它們之間用STM-1、STM-4光纖鏈路連接。
　　4．用戶接入網
該層面處于網絡的邊緣，業務容量要求低，且大部分業務都要匯聚于端局，因此環型和星型結構十分適合于該層面。使用的網元主要有ADM和TM。提供的接口類型也最多，主要有STM-1、STM-4，PDH體制的2M、34M或140M接口等。
