2.4.4  光傳送網的結構
實現光網絡的關鍵是要在OTN節點實現信號在全光域上的交換、復用和選路，目前在OTN上的網絡節點主要有兩類：光分插復用器(OADM)和光交叉連接器(OXC)。
1．光分插復用器
OADM主要是在光域?qū)崿F(xiàn)傳統SDH中的SADM在時域中實現的功能，包括從傳輸設備中有選擇地下路(Drop)去往本地的光信號，同時上路(Add)本地用戶發往其他用戶的光信號，而不影響其他波長信號的傳輸。與電ADM相比，它更具透明性，可以處理不同格式和速率的信號，大大提高了整個傳送網的靈活性。
2．光交叉連接器
OXC的主要功能與傳統SDH中的SDXC在時域中實現的功能類似，不同點在于OXC在光域上直接實現了光信號的交叉連接，路由選擇，網絡恢復等功能，無需進行OEO轉換和電處理，它是構成OTN的核心設備。十幾種的OXC節點還應包括光監控模塊、光功率均衡模塊以及光網絡管理系統等。
3．典型的OTN拓?fù)浣Y(jié)構

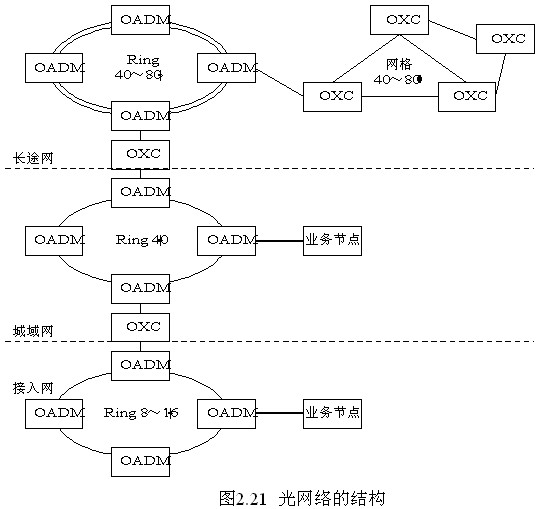

圖2.21描述了一個三級OTN結構。在長途核心網絡中，為保證高可靠性和實施靈活的帶寬管理，通常物理上采用網孔結構，在網絡恢復策略上可以采用基于OADM的共享保護環方式，也可以采用基于OXC的網格恢復結構。在城域網中和接入網中則主要采用環形結構。
