　　3.3.2  No.7功能級結構
ITU-T No.7信令方式的功能級結構由消息傳遞部分(MTP)和用戶部分(UP：User Part)組成。
消息傳遞部分的功能是作為一個公共傳送系統的，在相對應的兩個用戶部分之間可靠地傳遞信令消息。因此，在組織一個信令系統時，消息傳遞部分是必不可少的。用戶部分是使用消息傳遞部分傳送能力的功能實體。每個用戶部分都包含其特有的用戶功能或與其有關的功能。ITU-T建議使用的用戶部分主要有TUP、DUP、ISUP 等。用戶部分可根據實際需要選擇。
采用功能級結構，各功能塊之間有一定的聯系，但又相互獨立，某個功能塊的改變，不影響其他功能塊。這樣，如要增加新功能或改進某些功能，不用對整個系統作改動。另外，各個還可以根據自己的需要自由選擇使用某些功能模塊，自由組網，從而使No.7信令更具有通用性。

1．第一級(MTP-1)
MTP-1是信令數據鏈路功能級，為信令傳輸提供一條雙向數據通路，它規定了一條信令數據鏈路的物理、電氣、功能特性和接入方法。采用數字傳輸通道時，在每個方向的傳輸速率為64 kb/s。
2．第二級(MTP-2)
MTP-2是信令鏈路功能級, 它規定了在一條信令鏈路上傳送信令消息的功能以及相應程序。如：信號單元定界、信號單元定位、信號單元檢錯和糾錯、信號重發控制、信令鏈路監視等。第二級和第一級共同保證信令消息在兩個信令點之間的可靠傳送。
　　3．第三級(MTP-3)

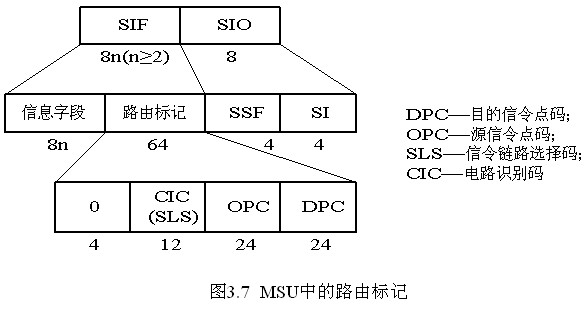

MTP-3是信令網功能級, 它由信令消息處理和信令網管理兩部分組成。信令消息處理功能是根據消息信號單元中的地址信息(即路由標記)，將信令傳至合適的信令點或用戶部分(見圖3.7)。信令網管理功能是對每一個信令路由和信令鏈路進行監視，當遇到故障時，完成信令網的重新組合；當遇到擁塞時，完成控制信令流量的功能及程序，以保證信令消息仍能可靠傳送。

　　4．UP
UP由不同的用戶部分組成，每個用戶部分定義了實現某一類用戶業務所需的相關信令功能和過程。
