3.5.2  信令傳送舉例

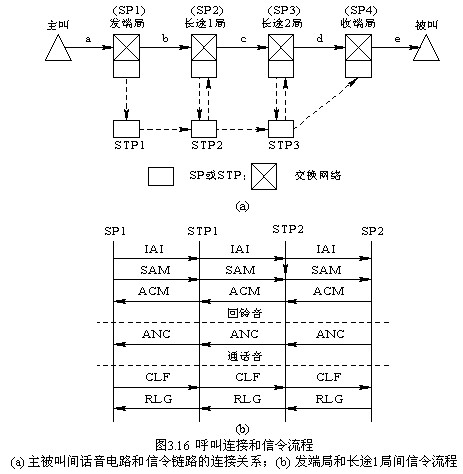

一次長途電話呼叫，局間采用No.7信令控制呼叫接續。主叫用戶與被叫用戶的連接見圖3.16(a)。圖中主叫與被叫間話音電路由a→b→c→d→e串接組成。發端局、兩個長途局和收端局均分配一個信令點編碼，發端局與長途1局間的信令經SP1→STP1→STP2→SP2傳送，目的是建立電路b的連接；長途1局和長途2局間的信令經SP2→STP2→STP3→SP3傳送，以建立電路c的連接；長途2局與收端局間的信令經SP3→STP3→SP4傳送，以建立電路d的連接。發端局與長途1局間呼叫信令流程見圖3.16(b) 。
圖3.16(b)的信令流程簡要說明如下：

(1)  SP1將收到的部分被叫用戶號碼和轉譯出的主叫用戶號碼封裝成IAI消息，經STP1和STP2送給SP2；長途1局取出主叫號碼，本次通話費用記在該用戶名下。
(2)  SP1將剩余的被叫號碼封裝在SAM中，沿與1同樣的信令鏈路，依次轉發至SP2。
(3) 至此長途1局收全被叫號碼，并一直轉送到收端局。收端局分析被叫，當被叫用戶空閑，就送出ACM，中間局將該信令依次轉送到SP2，SP2將ACM經STP2和STP1送SP1。
(4) 通過1、2、3步，發端局到長途1局的話音電路b已建立。其他各局間話路建立過程相同。當發端局到收端局的a、b、c、d、e各段電路均已建立，收端局就用a→b→c→d→e串接電路向主叫用戶送回鈴音，控制向被叫用戶振鈴。
(5) 被叫摘機應答，收端局(SP4)將ANC依次送到SP1，主、被叫用戶用a→b→c→d→e串接電路通話，長途1局開始計費。
(6) 通話完畢主叫用戶先掛機，SP1送CLF到SP2，通知長途1局主叫已結束呼叫。長途1局停止計費并拆除話路b。長途1局拆除話路后，SP2向SP1送RLG，證實話路b已拆除。其他各段話路拆除方法相同。
