4.2.2  定時分配
定時分配就是將基準定時信號逐級傳遞到同步通信網中的各種設備。定時分配包括局內定時分配和局間定時分配。
1．局內定時分配
局內定時分配是指在同步網節點上直接將定時信號送給各個通信設備。即在通信樓內直接將同步網設備(BITS)的輸出信號連接到通信設備上。此時，BITS跟蹤上游時鐘信號，并濾除由于傳輸所帶來的各種損傷，例如抖動和漂移，能重新產生高質量的定時信號，用此信號同步局內通信設備。

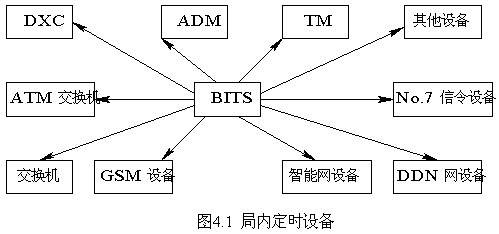

局內定時分配一般采用星型結構，如圖4.1所示。從BITS到被同步設備之間的連線采用2 Mb/s或2 MHz的專線。

在通信樓內需要同步的設備主要包括：程控交換機、異步傳送模式交換機(ATM)、No.7信令轉接點設備、數字交叉連接設備(DXC)、SDH網的終端復用設備(TM)、分插復用設備(ADM)、DDN網設備和智能網設備等。

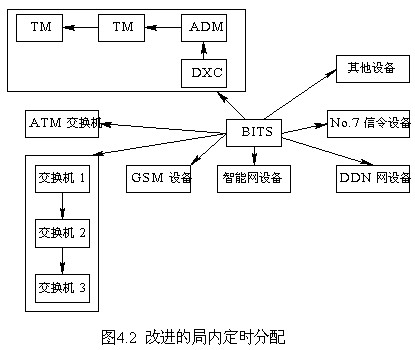

這種星型結構的優點是：同步結構簡單、直觀、便于維護。缺點是外連線較多，發生故障的概率增大。同時，由于每個設備都直接連到同步設備上，這樣就占用了較多的同步網資源。因此在實際網絡中，對這種星型結構進行了一些改進。當局內的設備較多時，對同一類設備或組成系統的設備，可以通過業務線串接，也可以通過外同步接口連接，如圖4.2所示。

例如，局中有些SDH設備, 包括DXC、ADM、TM，組成局內傳輸系統，可以將BITS的定時信號直接連到DXC設備的外時鐘輸入口，DXC將同步網定時承載到業務線上，傳遞給ADM、TM等設備，這些設備從業務信號中提取定時。背靠背的TM之間，可以通過外時鐘輸入口和外時鐘輸出口相連來傳遞定時，也可以提供業務線傳遞定時。
另外，若局內有幾個相同的設備(例如交換機)，并且有業務關系，那么，可以將一個交換機的外時鐘輸入口連到BITS上，其他交換機從相連的業務線中提取同步網定時。
這樣連接的優點是：節省了同步網資源，降低了由于外連線帶來的故障，方便了維護。
