4.3.2  主從同步

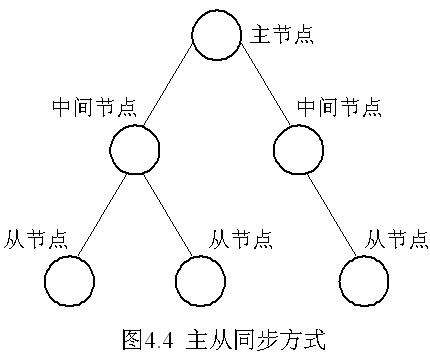

主從同步(Master Slave Synchronized)方式指數字網中所有節點都以一個規定的主節點時鐘作為基準，主節點之外的所有節點或者是從直達的數字鏈路上接收主節點送來的定時基準，或者是從經過中間節點轉發后的數字鏈路上接收主節點送來的定時基準，然后把節點的本地振蕩器相位鎖定到所接收的定時基準上，使節點時鐘從屬于主節點時鐘，如圖 4.4所示。與圖4.3(b)的簡單星型網方式相比，圖4.4是一個由兩級星型網組成的樹型網。主從同步方式的定時基準由樹型結構傳輸鏈路的數字信息來傳送。

主從同步方式的優點主要有：
(1) 避免了準同步網中固有的周期性滑動。
(2) 鎖相環的壓控振蕩器只要求較低的頻率精度，較準同步方式，大大降低了費用。
(3) 控制簡單，特別適用于星型或樹型網。
但主從同步方式也存在一些缺點，主要有如下幾點：
(1) 系統采用單端控制，任何傳輸鏈路中的擾動都將導致定時基準的擾動。這種擾動將沿著傳輸鏈路逐段累積，影響網中定時信號的質量。為減小傳輸鏈路上日變化引起的定時基準相位擾動，從節點時鐘的鎖相環應采用帶寬極窄的環路來濾除日變化的擾動。
(2) 一旦主節點基準時鐘和傳輸鏈路發生故障，就會造成從節點定時基準的丟失，導致全系統或局部系統喪失網同步能力。為此，主節點基準時鐘須采用多重備份手段以提高可靠  性，而定時基準分配鏈路采用備用路由的時鐘或者在從節點設置具有存儲功能的松耦合鎖相環路來實現同步。
主從同步方式由于優點多，而缺點又均可采取措施加以克服，因此廣泛應用于公用電信網中。當數字網為分布式結構時，主從同步方式就不太合適了。
