4.3.6  數字同步網結構
利用上述基本網絡同步技術，可采用下列結構組建同步網。

　　1．全同步網

在全同步方式下，同步網接受一個或幾個基準時鐘控制。

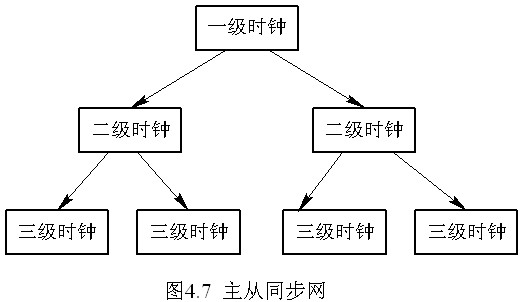

當同步網內只有一個基準時鐘時，同步網內的其他時鐘就都同步到該基準時鐘上，如圖4.7所示。

在這種類型的同步網中，較高一級時鐘為符合G.811規定的性能的時鐘， 即基準時鐘, 也稱為一級時鐘。它作為主鐘為網絡提供基準定時信號。該信號通過定時鏈路傳遞到全網。
二級時鐘是它的從鐘，從與之相連的定時鏈路提取定時，并濾除由于傳輸帶來的損傷，然后將基準定時信號向下級時鐘傳遞。三級時鐘從二級時鐘中提取定時，這樣就形成了主從全同步網結構。

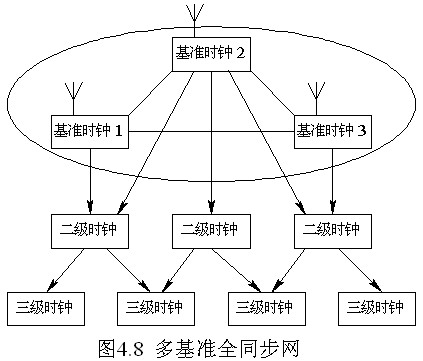

全同步網的另一種類型是在同步網中，存在著幾個基準時鐘，網絡中的其他時鐘接受這幾個基準時鐘的共同控制，典型結構如圖4.8所示。

在這種結構的同步網中，存在著多個符合G.811建議的基準時鐘。在基準時鐘層面上，需要采用一定的方法對基準時鐘進行校驗，以保證基準時鐘間的同步。目前，一般采用如下兩種方法：
(1) 在所有的基準時鐘上裝配GPS接收機，使所有基準時鐘通過GPS系統跟蹤UTC，保持與UTC一致的長期頻率準確度, 從而達到全網同步運行的目的。
(2) 在基準時鐘層面上，基準時鐘間采用類似互同步的方法，每個基準時鐘都與其他基準時鐘相連，并進行對比計算，以獲得一個更為準確的綜合頻率基準。然后去調整每個基準時鐘，使網絡同步運行。
第二種方法比較復雜，首先要通過地面鏈路將基準時鐘組成網絡；其次要對基準時鐘進行長期的性能監測；然后再通過一套復雜的算法對網絡進行加權計算；最后再對各個基準時鐘進行控制調整。其優點是：可靠性高，自主性強，不依賴于GPS等外界手段。
由于GPS的廣泛應用，第一種方法被大量采用。其優點是實現方法簡單，只需配備GPS接收機，并且成本低。但其缺點是可靠性低。由于GPS系統歸美國政府所有，受控于美國國防部，對世界各地的GPS用戶未有任何政府承諾，且用戶只付了購買GPS接收機的費用，并未支付GPS系統的使用費用，因此這種方法的可靠性低、自主性差。
