5.3  電話網的網絡結構
5.3.1  電話網的等級結構
網絡的等級結構是指對網中各交換中心的一種安排。從等級上考慮，電話網的基本結構形式分為等級網和無級網兩種。等級網中，每個交換中心被賦以一定的等級，不同等級的交換中心采用不同的連接方式，低等級的交換中心一般要連接到高等級的交換中心。在無級網中，每個交換中心都處于相同的等級，完全平等，各交換中心采用網狀網或不完全網狀網相連。
1．等級制電話網
就全國范圍內的電話網而言，很多采用等級結構。在等級網中，它為每個交換中心分配一個等級；除了較高等級的交換中心以外，每個交換中心必須接到等級比它高的交換中心。本地交換中心位于較低等級，而轉接交換中心和長途交換中心位于較高等級。低等級的交換局與管轄它的高等級的交換局相連，形成多級匯接輻射網即星型網；而較高等級的交換局間則直接相連，形成網狀網。所以等級結構的電話網一般是復合型網。
在等級結構中，級數的選擇以及交換中心位置的設置與很多因素有關，主要有以下幾個方面：
各交換中心之間的話務流量、流向；
全網的服務質量，例如接通率、接續時延、傳輸質量、可靠性等；
全網的經濟性，即網的總費用問題、交換設備和傳輸設備的費用比等；
運營管理因素；
另外還應考慮的幅員，各地區的地理狀況，政治、經濟條件以及地區之間的聯系程度等因素。
2．我國電話網結構

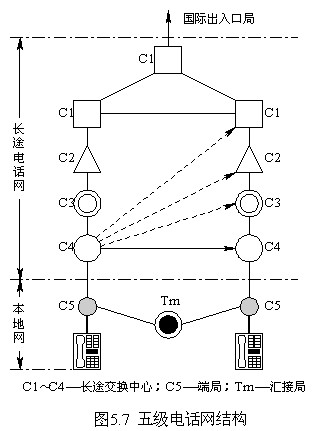

我國電話網目前采用等級制，并將逐步向無級網發展。早在1973年電話網建設初期，鑒于當時長途話務流量的流向與行政管理的從屬關系互相一致，大部分的話務流量是在同區的上下級之間，即話務流量呈現出縱向的特點，原郵電部規定我國電話網的網絡等級分為五級，包括長途網和本地網兩部分。長途網由大區中心C1、省中心C2、地區中心C3、縣中心C4等四級長途交換中心組成，本地網由第五級交換中心即端局C5和匯接局Tm組成。等級結構如圖5.7所示。

這種結構在電話網中由人工到自動、模擬到數字的過渡中起了很好的作用，但在通信事業快速發展的今天，其存在的問題也日趨明顯。就全網的服務質量而言，其問題主要表現為如下幾個方面：
(1) 轉接段數多。如兩個跨地區的縣用戶之間的呼叫，須經C2、C3、C4等多級長途交換中心轉接，接續時延長，傳輸損耗大，接通率低。
(2) 可靠性差。一旦某節點或某段電路出現故障，將會造成局部阻塞。
隨著社會和經濟的發展，電話普及率的提高，以及非縱向話務流量日趨增多，要求電話網的網絡結構要不斷地發生變化才能滿足要求；電信基礎網絡的迅速發展使得電話網的網絡結構發生變化成為可能，并符合經濟合理性；同時，電話網自身的建設也在不斷地改變著網絡結構的形式和形態。目前，我國的電話網已由五級網向三級網過渡，其演變推動力有以下兩個：
(1) 隨著C1、C2間話務量的增加，C1、C2間直達電路增多，從而使C1局的轉接作用減弱，當所有省會城市之間均有直達電路相連時，C1的轉接作用完全消失，因此，C1、C2局可以合并為一級。
(2) 全國范圍的地區擴大本地網已經形成，即以C3為中心形成擴大本地網，因此C4的長途作用也已消失。

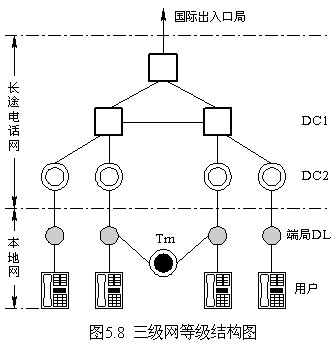

三級網網絡結構如圖5.8所示。三級網也包括長途網和本地網兩部分，其中長途網由一級長途交換中心DC1、二級長途交換中心DC2組成，本地網與五級網類似，由端局DL和匯接局Tm組成。
