1．典型業務的信令流程

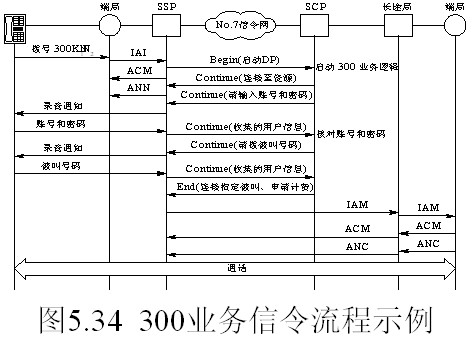

我們假設是一個固定用戶撥打300業務， SSP設置在長途局，并且智能外設IP與SSP設在一起。要注意的是除了SSP與SCP之間使用的是INAP/TCAP信令外，其他部分均使用TUP或ISUP信令。為方便起見，我們只給出了一個被簡化的呼叫流程，這樣做并不影響對IN業務處理過程的理解，過程解釋如下：
① 主叫用戶可在任意一個DTMF話機上摘機撥號：300KN1N2, 主叫所在端局識別到 主叫用戶所撥的業務接入碼300KN1N2，就將呼叫接至所屬SSP，也就是將主叫號碼P'Q'A'B'C'D' 通過IAI消息送到SSP。
②  SSP識別到這是一個記賬卡呼叫，就向發端局發送ACM消息和應答免費消息ANN,完成用戶到SSP的接續。
③ 同時SSP根據數據庫標識碼KN1N2，通過No.7信令網向指定的SCP發送帶有“啟動DP”操作的TCAP消息Begin，啟動SSP與SCP間的一次結構化對話過程。
④  SCP啟動300業務邏輯，向SSP發送帶有“連接至資源”及“提示并收集用戶信息”操作的Continue消息。
⑤  SSP收到上述命令后，將該呼叫接至智能外設IP，向用戶發送錄音通知，提示用戶輸入賬號、密碼，SSP再將收集到的用戶輸入數據，用Continue消息傳送給SCP。
⑥  SCP核對賬號和密碼，確認正確后，由送出Continue消息進一步提示用戶撥被叫用戶號碼，并接收回送的收集信息。
⑦  SCP向SSP發送“連接”和“申請計費操作”，命令SSP將該呼叫接通至用戶指定的被叫，并說明對本次呼叫應怎樣計費。
⑧  SSP通過TUP/ISUP消息建立到被叫的接續，通話開始。
