1．邏輯信道

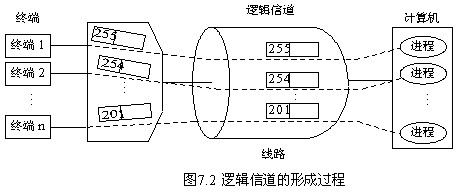

在上述統計時分復用中，對各個用戶的數據信息使用標記來區分。這樣，在一條共享的物理線路上，實質上形成了邏輯上的多條信道。如圖7.1中，在高速的傳輸線上形成了分別為三個用戶傳輸信息的邏輯上的子信道。我們把這種形式的子信道稱為邏輯信道，用邏輯信道號(LCN: Logical Channel Number)來標識。 邏輯信道號由邏輯信道群號及群內邏輯信道號組成，二者統稱為邏輯信道號LCN。圖7.2給出了邏輯信道的形成過程。

邏輯信道的特點如下：
(1) 由于分組交換采用動態復用方法，因此在終端每次呼叫時，根據當時實際情況分配LCN。要說明的是同一個終端可以同時通過網絡建立多個數據通路，它們之間通過LCN來進行區分。對同一個終端而言，每次呼叫可以分配不同的邏輯信道號，但在同一次呼叫連接中，來自某一個終端的數據的邏輯信道號應該是相同的。
(2) 邏輯信道號是在用戶至交換機或交換機之間的網內中繼線上可以分配的，代表子信道的一種編號資源，每一條線路上邏輯信道號的分配是獨立進行的。也就是說，邏輯信道號并不在全網中有效，而是在每段鏈路上局部有效，或者說，它只具有局部意義。網內的節點機要負責出入線上邏輯信道號的轉換。
(3) 邏輯信道號是一種客觀的存在。邏輯信道總是處于下列狀態中的某一種：“準備好”狀態、“呼叫建立”狀態、“數據傳輸”狀態、“呼叫清除”狀態。
