7.1.3  分組交換網
分組交換網的主要功能是轉接、傳送接入網絡的各類計算機和終端的信息。利用分組交換網可以開通多種新業務，如電子信箱、電子數據互換、可視圖文、智能用戶電報、傳真、數據庫檢索等業務。
　　1．分組交換網的構成

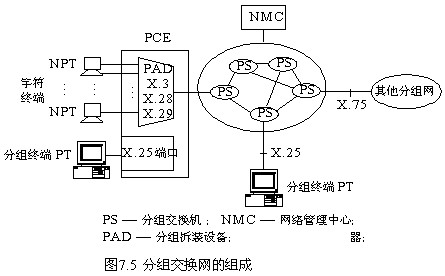

公用分組交換網的基本組成如圖7.5所示，它由分組交換機PS、分組集中器PCE、網絡管理中心NMC、終端和數據傳輸設備及相關協議組成。

1) 分組交換機(PS：Packet Switching)
分組交換機是分組交換網的核心。根據分組交換機在網中所處的地位不同，可分為轉接分組交換機(PTS)、本地交換機(PLS)、本地和轉接合一交換機(PTLS)等。PTS不接用戶，所有的線路端口都是用于交換機之間互連的中繼端口，僅用于局間的轉接，其通信容量大，每秒能處理的分組數多，路由選擇能力強，能支持的線路速率高；PLS大部分端口用于用戶終端的接入，只有少數端口作為中繼端口與其他交換機相連，其通信容量小，每秒能處理的分組數少，路由選擇能力弱，能支持的線路速率較低。本地和轉接合一交換機既具有轉接功能，又具有本地接入功能。另外，國際出入口局交換機用于與其他分組交換網的互連。
分組交換機的主要功能如下：
(1) 為網絡的基本業務即交換虛電路、一直虛電路及可選補充業務等提供支持，在完成對用戶服務的同時，收集呼叫業務量、分組業務量、資源利用率等數據。
(2) 進行路由選擇，以便在兩個終端之間選擇一條合適的路由，并生成轉發表；進行流量控制和差錯控制，以保證分組的可靠傳送。
(3) 轉發控制，在數據傳輸時，按交換機中的轉發表進行分組的轉發。
(4) 實現X.25、X.75等多種協議。
(5) 完成局部的維護運行管理、故障報告與診斷、計費與一些網絡的統計等功能。
(6) 分組交換機自身控制功能。交換機可對自身的各個部分測試，如發生故障，即把故障信息存入硬盤，由網絡管理中心對交換機系統進行重新配置。
　　2) 網絡管理中心(NMC：Network Management Center)
網絡管理中心是管理分組交換網的工具，用以保證全網有效協調的運行，更好地發揮網絡性能，并在部分通信線路及交換機發生故障的時候仍能在性能稍稍降低的條件下正常運行；同時為網絡管理者及用戶提供友好與方便的服務。其管理功能包括：
(1) 網絡故障管理：提供對網絡設備故障的快速響應和預防性維護能力，包括跟蹤和診斷故障、測試網絡設備和部件、故障原因提示和對故障的查詢及修復。
(2) 網絡配置管理：生成用戶端口，定義和管理網絡拓撲結構，網絡軟件硬件配置和網絡業務類型，并對它們進行動態控制。
(3) 網絡性能管理：收集和分析網絡中數據流的流量、速率、流向和路徑的信息。
(4) 網絡計費管理：收集有關網絡資源使用的信息，用于網絡的規劃、預算，并提供用戶記賬處理系統所需的計費數據。
(5) 網絡安全管理：建立、保持和加強網絡訪問時所需的網絡安全級別和準則。
3) 數據終端
分組交換網的數據終端有兩類：分組終端和非分組終端。
(1) 分組終端(PT)。PT是具有X.25協議接口的分組終端，即具有分組處理能力，可以直接接入分組交換網。例如帶X.25規程的計算機、專用終端、規程轉換器等設備都是分組終端。
(2) 非分組終端(NPT)。NPT不具有X.25協議接口，即不具有分組處理能力，不能直接進入分組交換網，必須經過分組裝拆設備PAD轉換才能接入分組交換網。非分組終端的種類很多，如帶有異步通信接口的計算機、電傳機、可視圖文終端等。
4) 分組集中器(PCE：Packet Concentrate Equipment)
分組集中器又稱用戶集中器，大多是既有交換功能又有集中功能的設備。它是將多個低速的用戶終端進行集中，用1條或2條高速的中繼線路與節點機相連，這樣可以大大節省線路投資，提高線路利用率。分組集中器適用于用戶終端較少的城市或地區，也可用于用戶比較集中而線路比較緊缺的大樓或小區。分組集中器是公用分組網上的末端設備之一。分組終端和非分組終端都可以接入PCE，分組終端通過PCE的X.25端口接入，而對于非分組終端，要通過PCE內的分組裝拆設備(PAD：Packet Assembler and Disassembler)來接入。
PAD的功能是將NPT所使用的用戶協議與X.25協議進行轉換。發送時，將NPT發出的字符通過PAD組裝成X.25的分組形式，送入交換機；在接收時，將來自交換機的X.25的分組進行拆卸，以用戶終端所要求的字符形式送給終端。ITU-T專門對PAD制定了一組建議，稱為X.3/X.28/X.29，即3X建議。其中，X.3描述PAD功能及其控制參數；X.28描述PAD到本地字符終端的協議；X.29描述PAD到遠端PT或PAD之間的協議。
5) 傳輸線路
傳輸線路是構成分組交換網的主要組成部分之一。交換機之間的中繼傳輸線路主要有兩種形式：一種是PCM數字信道，速率為64 kb/s、128 kb/s、2 Mb/s等；另一種是模擬信道利用調制解調器轉換為數字信道，速率為9.6 kb/s、48 kb/s、64 kb/s等。用戶線路也有兩種形式，一種是數字數據電路，另一種是模擬電話用戶線加裝調制解調器。
6) 相關協議
有關分組交換網的協議包括X.25、X.75等協議。其中X.25協議是數據終端設備DTE與數據電路終接設備DCE之間的接口協議。所謂DCE，是指傳輸線路上的終接設備。在物理上，如果是模擬傳輸線路，則DCE就是Modem；若是數字傳輸線路，則DCE就是多路復用器或者數字信道接口設備。DCE從功能上來講，屬于網絡設備。因此可以說，X.25是DTE和分組交換網之間的接口規程；X.75是分組交換網之間互連時的網間接口協議。對于分組交換網的內部協議，沒有統一的國際標準，而是由各個廠家自行規定的。
