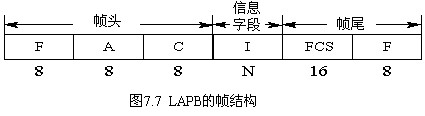

1．LAPB的幀結構

1) 標志(F)
F為幀標志，編碼為01111110。F為幀的限定符，所有的幀都應以F開始和結束。一個標志可作為一個幀的結束標志，同時也可以作為下一幀的開始標志； F還可以作為幀之間的填充字符，當DTE或DCE沒有信息要發送時，可連續發送F。
正常情況下，為了防止在其他字段出現偽標志碼，要進行插0/刪0操作，即在發送站將5個連1之后插入一個0；在接收端，再進行相反的操作，將5個連1之后的0刪掉。但是，如果發送方想要放棄正在發送的幀，則發送7～15(包括7，不包括15)個連1來表示，即當接收端檢測到大于等于7但小于15個連1之后，就放棄收到的幀。而如果出現15個以上的連1，則表示該鏈路進入空閑狀態。
　　2) 地址字段(A)
地址字段由一個8 bit組組成。在HDLC中點到多點的鏈路上，該字段表示的是送出響應信息的從站的地址。在LAPB中，是點到點的鏈路，它表示的總是響應站的地址，其作用是用于區分兩個傳輸方向上的命令幀/響應幀，即它表示的是命令幀的接收者和響應幀的發送者的地址。
　　3) 控制字段(C)

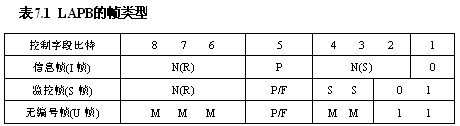

控制字段由一個8 bit組組成，主要作用是指示幀的類型。LAPB控制字段的分類格式如表7.1所示。

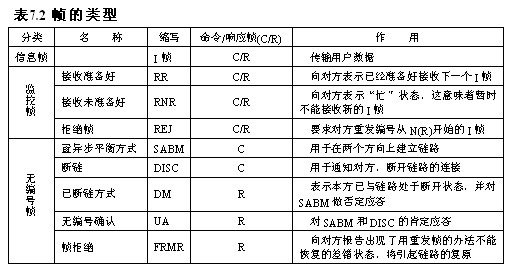

(1) 信息幀(I幀：Information frame)。由幀頭、信息字段I和幀尾組成。I幀用于傳輸高層用戶的信息，即在分組層之間交換的分組，分組包含在I幀的信息字段中。I幀的C字段的第1個比特為“0”，這是識別I幀的惟一標志，第2～8 bit用于提供I幀的控制信息，其中包括發送順序號N(S)，接收順序號N(R)，探尋位P。其中N(S)是所發送幀的編號，以供雙方核對有無遺漏及重復。N(R)是下一個期望正確接收幀的編號，發送N(R)的站用它表示已正確接收編號為N(R)以前的幀，即編號到N(R)-1的全部幀已正確接收。I幀可以是命令幀，也可以是響應幀。
(2) 監控幀(S幀：Supervisory frame)沒有信息字段，它的作用是用來保護I幀的正確傳送。監控幀的標志是C字段的第2、1位為“01”，SS用來進一步區分監控幀的類型。監控幀有三種：接收準備好(RR)，接收未準備好(RNR)和拒絕幀(REJ)。RR用于在沒有I幀發送時向?qū)Χ税l(fā)送肯定證實信息，REJ用于重發請求，RNR用于流量控制，通知對端暫停發送I幀。監控幀帶有N(R)，但沒有N(S)。第5 bit為探尋/最終位P/F。S幀既可以是命令幀，也可以是響應幀。
(3) 無編號幀(U幀：Unnumbered frame)的作用不是用于實現信息傳輸?shù)目刂?，而是用于實現對鏈路的建立和斷開過程的控制。識別無編號幀的標志是C字段的第2、1位為"11"。第5 bit為P/F位，M用于區分不同的無編號幀，其中包括：置異步平衡方式(SABM)、斷鏈(DISC)、已斷鏈方式(DM)、無編號確認(UA)、幀拒絕(FRMR)等。其中，SABM、DISC分別用于建立鏈路和斷開鏈路，均為命令幀，后三種為響應幀，其中UA和DM分別為對前兩個命令幀的肯定和否定響應，F(xiàn)RMR表示接收到語法正確但語義不正確的幀，它將引起鏈路的復原。

所有的幀都含有探尋/最終比特(P/F)。在命令幀中，P/F位為探尋(P)，如P=1，就是向?qū)Ψ秸埱箜憫?yīng)幀；在響應幀中，P/F位為最終(F)，如F=1，表示發送的這個幀是一個對命令幀的響應結果。后面將詳細介紹P/F位的功能。
4) 信息字段(I)
信息字段是為傳輸用戶信息而設置的，它用來裝載分組層的數據分組，其長度可變。在X.25中，長度限額一般裝一個分組長度，即128字節或256字節。
　　5) 幀校驗序列(FCS)
每個幀的尾部都包含一個16 bit的幀校驗序列(FCS)，用來檢測幀的傳送過程是否有錯。FCS采用循環冗余碼，可以用移位寄存器實現。
