7.2.4  分組層
X.25的分組層利用鏈路層提供的服務在DTE-DCE接口上交換分組。它是將一條邏輯鏈路按統計時分復用的方法劃分為許多個邏輯信道，允許多臺計算機或終端同時使用高速的數據信道，以充分地利用邏輯鏈路的傳輸能力和交換機資源，實現通信能力和資源的按需分配。
具體講，分組層的功能如下：
(1) 在X.25接口為每個用戶呼叫提供一個邏輯信道，并通過邏輯信道號LCN來區分同每個用戶呼叫有關的分組；
(2) 為每個用戶的呼叫連接提供有效的分組傳輸，包括順序編號，分組的確認和流量控制過程；
(3) 提供交換虛電路SVC和一直虛電路PVC，提供建立和清除交換虛電路連接的方法；
(4) 監測和恢復分組層的差錯。
1．分組格式
X.25的分組層定義了每一種分組的類型和功能。分組的格式如圖7.12所示，它由分組頭和分組數據兩部分組成。

　　1) 通用格式識別符GFI
GFI包含4 bit，為分組定義了一組通用功能。GFI的格式如圖7.13所示。

其中，Q比特用來區分傳輸?shù)姆纸M包含的是用戶數據還是控制信息，前者Q=0，后者Q=1。D比特用來區分?jǐn)?shù)據分組的確認方式，D=0表示數據分組由本地確認(DTE-DCE接口上確認)， D=1表示數據分組進行端到端(DTE-DTE)確認。 SS=01表示按模8方式工作， SS=10表示按模128方式工作。
2) 邏輯信道群號LCGN和邏輯信道號LCN
邏輯信道群號LCGN和邏輯信道號LCN共12 bit，用于區分DTE-DCE接口上許多不同的邏輯信道。 X.25分組層規定一條數據鏈路上最多可分配16個邏輯信道群，各群用LCGN區分；每群內最多可有256條邏輯信道，用信道號LCN區分。除了第0號邏輯信道有專門的用途外(為所有虛電路的診斷分組保留)，其余4095條邏輯信道可分配給虛電路使用。

3) 分組類型識別符

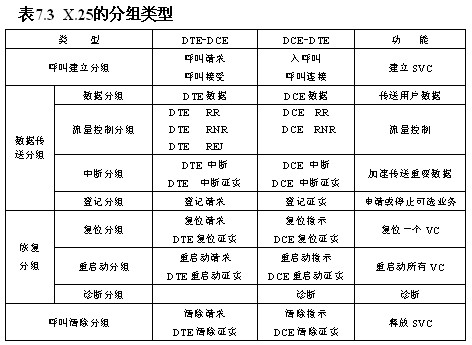

由一個8 bit組組成，用來區分各種不同的分組。X.25的分組層共定義了四大類30個分組。
