9.1.3  ATM協議參考模型
ITU-T I.321建議提出的ATM協議參考模型，繼承了N-ISDN協議模型的優點，用分開平面的概念來分離用戶、控制和管理功能。因此，ATM協議參考模型包括三個平面：用戶平面、控制平面和管理平面，見圖9.1。
(1) 用戶平面(U平面)：負責提供用戶信息傳送、端到端流量控制和恢復操作。
(2) 控制平面(C平面)：負責建立網絡連接，管理連接以及連接的釋放?？刂破矫嬷饕瓿尚帕罟δ?。
(3) 管理平面(M平面)：有兩個功能，即平面管理和層管理。平面管理沒有分層結構，它負責所有平面的協調；層管理負責各層中的實體管理，并執行運行、管理和維護(OAM)功能。

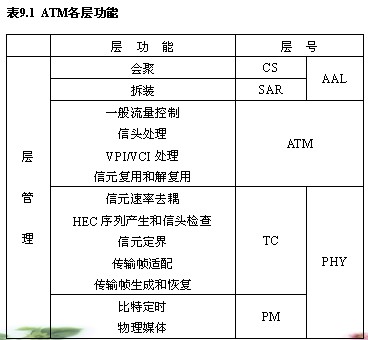

在每個平面內，采用了分層結構。層次劃分考慮的是：為了實現綜合交換、復用和傳輸，設計了業務無關層，它就是協議參考模型中的ATM層；為實現對不同類型業務的不同處理，設計了一組平行的業務相關層，它就是ATM適配層(AAL：ATM Adaptation Layer)；物理層則對ATM層屏蔽不同物理媒介的差異。因此也就有了ATM四層模型，即物理層、ATM層、AAL層和高層。表9.1給出了各個層的功能。

　　1．物理層
物理層利用通信線路的比特流傳送功能實現ATM信元的傳送。這種傳送功能是不可靠的。通過物理層傳送的ATM信元可能丟失，它的信息域部分也可能發生錯誤。但是，在順序傳送多個ATM信元時，傳送過程不會發生順序的顛倒。
物理層(PHY)包含兩個子層：物理媒介子層(PM：Physical Media Dependent Sublayer)和傳輸會聚子層(TC：Transmission Convergence Sublayer)。PM的功能依賴于傳輸媒介的外部特性(光纖、微波、雙絞線等)，主要功能有比特傳遞和定時校準、線路編碼和電光轉換等。TC負責會聚物理層操作，它不依賴于具體媒介。TC子層完成如下主要功能：
(1) 傳輸幀生成和恢復。發送側將ATM信元裝入傳輸幀結構中，接收側從收到的幀中取出ATM信元。具體的操作取決于物理層上幀的類型。例如，信元可以裝在SDH幀中，也可以裝在PDH幀中。
(2) 信元定界。在源端點它負責定義信元的邊界，而在接收端點是從接收到的連續比特流中確定各個信元的起始位置，恢復所有信元。ITU-T建議利用信元頭中的前四個字節和HEC來定界。

(3) 信頭處理。在源端點它負責產生信頭差錯控制域(HEC：Head Error Check)，而在接收端點它負責對HEC進行處理，以確定該信頭在傳送過程中是否有錯。
(4) 信元速率解耦。ATM層送來的信元速率可能和線路上的信息傳送速率不一致，為了填補信元間的空隙，發送端插入空閑信元，以適配傳輸線路上的帶寬容量，接收端剔除空閑信元。
與OSI模型相比，ATM物理層大體包括了OSI的物理層和數據鏈路層。其中，PM子層相當于OSI物理層；TC子層相當于OSI數據鏈路層，但其功能大大地簡化了，只保留了對信元頭的校驗和信元定界功能。
