9.2.2  ATM的邏輯連接
ATM采用面向連接的工作方式，為了提供端到端的信息傳送能力，ATM層在接入點之間建立虛連接，并在整個呼叫期間保持虛連接。根據寬帶網絡的特點，ATM層的邏輯連接是在兩個等級上建立的，即虛信道(Channel)級和虛通路(Path)級。
1．虛信道和虛信道連接(Virtual Channel and Virtual Channel Connection)
虛信道VC指的是 ATM信元的單向通信能力。它是一個一般性的概念，與其相關聯的兩個實在概念是虛信道鏈路(VC Link)和虛信道連接(VCC：Virtual Channel Connection)。虛信道鏈路是兩個相鄰ATM實體間傳遞ATM信元的單向通信能力，用一個VCI(VC Identifier)來標識。在ATM 復用線上具有相同VCI的信元是在同一個VC上傳送的。
級連的VC鏈路組成VCC。一條VCC在兩個VCC端點之間延伸。在點到多點的情況下，一條VCC有兩個以上的端點。VCC端點是ATM層和AAL層交換信元凈荷的地方。
在虛信道等級上，VCC可以提供用戶到用戶，用戶到網絡或網絡到網絡的信息傳送。在同一個VCC上，信元的次序始終保持不變。
VC交換機完成VC路由選擇的功能，這個功能包括將輸入VC鏈路的VCI值翻譯成輸出VC鏈路的VCI值。

2．虛通路和虛通路連接(Virtual Path and Virtual Path Connection)

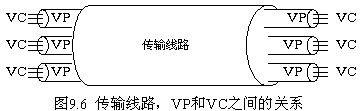

一個大型的綜合通信網要支持多個終端用戶的多種通信業務，因此，網中必定會出現大量的速率不等的虛信道，在高速環境下對這些虛信道進行管理，難度很大。為此，引入了分級的方法，即將多個虛信道組成虛通路VP(Virtual Path)。
與VC相似，定義VP鏈路和虛通路連接(VPC)兩個概念。VP鏈路是一束具有相同端點的 VC鏈路，端到端的多段VP鏈路組成VPC，VP鏈路用VPI來標識。一條VPC在兩個VPC端點之間延伸，在點到多點的情況下，一條VPC有兩個以上的端點。 VPC端點是VCI產生、變換或終止的地方。
在虛通路等級上，VPC可以提供用戶到用戶，用戶到網絡或網絡到網絡的信息傳送。一個VPC中的每一條VC鏈路都能保證其上面的信元不改變次序。
VP交換機完成VP路由選擇的功能，即將輸入VP鏈路的VPI值翻譯成輸出VP鏈路的VPI值。
3．VCC和VPC之間的關系
在一個給定接口上，兩個分別屬于不同VP的VC可以有同樣的VCI值。因此在一個接口上用VPI和VCI兩個值才能完全地標識一個VC。

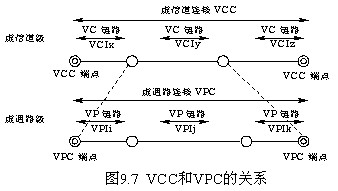

虛信道連接VCC和虛通路連接VPC的關系如圖9.7所示。VCC由多段VC鏈路組成，每段VC鏈路有各自的VCI，因此在VCC上任何一個特定的VCI都沒有端到端的意義。每條VC鏈路和其他與其同路的VC鏈路一起組成了一個VPC。這個VPC可以由多段VP鏈路連接而成，每當VP被交換時，VPI就要改變，但是整個VPC中的全部VC鏈路都不改變自己的VCI值。因此我們得出的結論是：VCI值改變時支持它的VPI一定相應地改變，而VPI改變時，其中的VCI不一定改變。換句話說，VP可以單獨交換，而VC的交換必然和VP交換一起進行。

虛連接(VC：Virtual Connection)有兩種：一種稱為一直虛連接(PVC：Permanent Virtual Connection)，指網絡兩端點間固定的連接，可以通過管理功能來修改；另一種為交換虛連接(SVC：Switched Virtual Connection)，通過信令系統建立，每次建立的都可能不一樣。
