9.2.3  VP交換和VC交換
1．VC交換

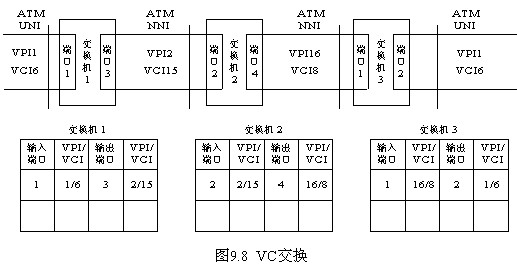

VPI和VCI作為邏輯鏈路標識，只是局部有效的，也就是說，每個VPI/VCI的作用范圍只局限在鏈路級，即鏈路及與之相連的收/發器。每個交換節點在讀取VPI/VCI值后，根據本地的轉發表，查找對應的輸出VPI/VCI進行交換并改變VPI/VCI的值。因此，信元流過VPC/VCC時要經過多次中繼，見圖9.8。

圖中交換機1的3端口和交換機2的2端口之間有一條傳輸線路，交換機2的4端口連接交換機3的1端口。發端用戶使用VPI1/VCI6接入交換機1；交換機1將輸入VPI1/VCI6轉換為輸出VPI2/VCI15，交換機2再將輸入VPI2/VCI15轉換為輸出VPI16/VCI8。這里VPI和VCI組合構成了網絡的每段鏈路。最后，交換機3將 VPI16/VCI8轉換成目的地的VPIl/VCI6。目的地的VPI和VCI不必與起點的VPI和VCI相同。
這種交換機根據整個VPI和VCI字段來交換的方式叫VC交換。
2．VP交換
在高速的骨干網中，可能同時有幾百萬個用戶通信，其中可能同時有幾千個VC在使用同一個VP。如果網中的所有交換機都進行VC交換，就要對幾百萬個獨立的通信選路轉發。這會增加骨干節點處理難度，降低轉發速率。如果骨干交換機把這些VC做為一個完整單元看待，只根據VPI字段選路轉發信息，這種交換方式就叫VP交換。

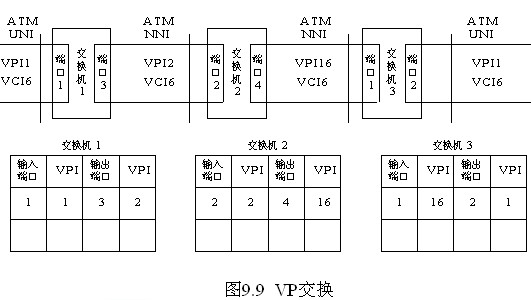

VP交換意味著只根據VPI字段來進行交換。它是將一條VP上所有的VC鏈路全部轉送到另一條VP上去，而這些VC鏈路的VCI值都不改變，如圖9.9所示。VP交換的實現比較簡單，可以看成傳輸通道中某個等級數字復用線的交叉連接。在骨干網外，交換機仍然進行VC交換。

ATM網絡中VP和VC上的通信可以是對稱雙向、不對稱雙向或單向的。ITU-T建議為一個通信的兩個傳輸方向分配同一個VCI值，對VPI值也按同樣方法分配。這種分配方法容易實現，且有利于辨別同一通信過程涉及的兩個傳輸方向。
