9.4.1  AAL1
  AAL1是用于A類業務傳輸?shù)膮f(xié)議。A類傳輸是指實時的、恒定比特率的、面向連接的傳輸。例如非壓縮的音頻和視頻數據，輸入的是比特流，不存在報文分界。對于這種傳輸，沒有使用錯誤檢測協議，因?yàn)橛沙瑫r(shí)和重發機制引入的延遲是不能接受的。但是，丟失信元時會通知應用程序，由它采取措施(如果可能的話)來進行彌補。
  AAL1分為兩個子層：分段和重裝子層(SAR)、會聚子層(CS)。
  1．SAR

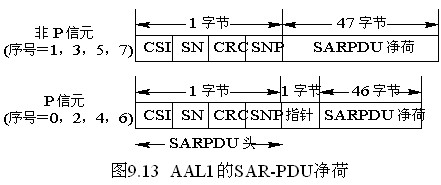

  發端SAR子層從CS子層接收47字節的數據塊，然后加上1字節的控制信息，組成SAR-PDU。接收端SAR子層從ATM層獲得48字節數據塊，分離出控制信息，把47字節SAR-PDU凈荷上送至CS子層。1字節的信元頭中，包含1 bit匯聚子層指示符CSI和3 bit的信元序號SN，之后的3位序號保護字段CRC和1 位奇偶校驗和SNP，可以糾正信元序號字段中的單比特錯誤，并且可以檢測出兩個比特的錯誤。
  CSI用于傳送CS子層間的信息(如定時和結構信息)。
  2．CS
  會聚子層和特定的業務密切相關，AAL1會聚子層完成下列功能：
  (1) 信元延時變化(CDV: Cell Delay Variation)處理；
  (2) 定時信息傳遞；
  (3) 信源和信宿之間的結構信息傳遞；
  (4) 丟失或錯插信元的監視及可能的糾錯動作；
  (5) 向管理層報告端到端性能狀況。
  AAL1的會聚子層沒有自己的協議頭信息。
  對于恒定比特率業務，ATM適配層業務數據單元以固定速率提交AAL用戶。然而，由于ATM是分組交換網，在接收端可能出現信元延時變化(抖動)，CS子層采用緩沖區處理ATM適配層的信元延時變化，當緩沖區上溢或下溢時，采用在信息流中分別插入特定比特模式組成的信元或丟棄多余比特策略進行處理。為了降低凈荷的組裝延時，SAR-PDU可以只部分地裝載用戶信息，其余位用填充比特補充。
  對于丟失和錯插信元的處理，CS子層在發送數據時采用編號(基于模8的序號)的方式，為每個SAR-PDU設置一個序號，接收端的CS根據序號判斷信元是否有丟失、重復和錯插。
  為了傳遞信源和信宿之間的定時關系，CS子層在接收端需要執行時鐘恢復功能。在接收器中恢復發端時鐘有三種方法，即自適應時鐘法(Adaptive Clock Method)、網絡同步時鐘法和同步剩余時間標記法(SRTS：Synchronous Residual Time Stamp)。
  ITU-T建議使用SRTS處理端到端的同步問題。這種方法利用剩余時間標記(RTS)測量發送器的業務時鐘和公共參考時鐘的差別，并將這個差別傳送到接收端。RTS利用連續SAR-PDU中的CSI比特傳送，接收端根據收到的RTS恢復業務時鐘。這里，發送器和接收器都從網絡得到公共參考時鐘。如果發送器和接收器通過同步網(如基于SDH或SONet的網絡)通信，可使用網絡同步時鐘法同步。如果不存在網絡同步時鐘(如基于PDH)，可以采用自適應時鐘恢復法。這種方法建立在接收端緩沖區充滿程度的基礎上，根據緩沖區中的數據多少，可間接地知道接收方時鐘和業務時鐘之間的偏差，并據此調整接收方時鐘頻率，使之達到和業務時鐘的同步。
  AAL用戶可以傳送具有某種結構的數據流(如8 kHz的幀結構業務)，CS子層必須能夠支持這種結構信息的傳送。信源和信宿之間結構數據的傳送和恢復是用指針來標識結構的邊界，指針字段指出結構數據起始位置的偏移量。這種方法支持基于字節的固定結構，特別適合基于8 kHz結構的電路方式的業務。
