10.2  計算機局域網
  10.2.1  計算機局域網體系結構
  1．計算機局域網的技術特點
  計算機局域網LAN產生于20世紀60年代末。20世紀70年代出現了一些實驗性的網絡，到80年代，局域網的產品已經大量涌現，其典型代表就是Ethernet。近年來，隨著社會信息化的發展，計算機局域網技術得到很大的進步，其應用范圍也越來越廣。
  (1) 局域網覆蓋有限的地理范圍，它適用于機關、公司、校園、軍營、工廠等有限范圍內的計算機、終端與各類信息處理設備連網的需求；
  (2) 局域網具有較高的數據傳輸速率(10～100 Mb/s)、低誤碼率(<10-8)的高質量數據傳輸環境；
  (3) 局域網一般屬于一個單位所有，易于建立、維護和擴展。
  決定局域網特性的主要技術要素是網絡拓撲結構、傳輸介質與介質訪問控制方法。
  2．計算機局域網的參考模型
  美國電氣和電子工程師學會IEEE 802課題小組為計算機局域網制定了許多標準，大部分得到國際標準化組織的認可。

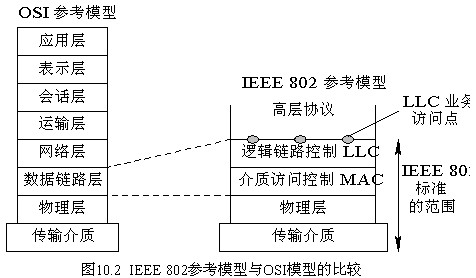

  IEEE 802標準遵循ISO/OSI參考模型的原則，確定最低兩層——物理層和數據鏈路層的功能以及與網絡層的接口服務、網絡互連有關的高層功能。要注意的是，按OSI的觀點，有關傳輸介質的規格和網絡拓撲結構的說明，應比物理層還低，但對局域網來說這兩者卻至關重要，因而在IEEE 802模型中，包含了對兩者詳細的規定，圖10.2是局域網參考模型與OSI參考模型的對比。

  局域網參考模型只用到OSI參考模型的最低兩層：物理層和數據鏈路層。數據鏈路層分為兩個子層，媒介接入控制MAC和邏輯鏈路控制LLC。物理媒介、介質訪問控制方法等對網絡層的影響在MAC子層已完全隱蔽起來了。數據鏈路層與媒介接入無關的部分都集中在邏輯鏈路控制LLC子層。
  MAC子層主要有如下功能：
  (1) 將上層來的數據封裝成幀進行發送，接收時進行相反的過程；
  (2) 實現和維護MAC協議；
  (3) 比特差錯檢測。
  LLC子層主要有如下功能：
  (1) 建立和釋放數據鏈路層的邏輯連接；
  (2) 提供與高層的接口；
  (3) 差錯控制；
  (4) 給幀加上序號。
  3．IEEE 802標準
  IEEE 802 標準包括以下主要部分:
  (1)  IEEE 802.1 概述、系統結構和網絡互連，以及網絡管理和性能測量。
  (2)  IEEE 802.2 邏輯鏈路控制。這是高層協議與任何一種局域網MAC子層的接口。
  (3)  IEEE 802.3 CSMA/CD。定義CSMA/CD總線網的MAC子層和物理層的規約。
  (4)  IEEE 802.4 令牌總線網。定義令牌傳遞總線網的MAC子層和物理層的規約。
  (5)  IEEE 802.5 令牌環形網。定義令牌傳遞環形網的MAC子層和物理層的規約。
  (6)  IEEE 802.11 無線局域網。
  4．令牌環訪問控制法(Token Ring )
  Token Ring是令牌通行環(Token Passing Ring)的簡寫。其主要技術指標是：網絡拓撲為環形布局，基帶網，數據傳送速率為4 Mb/s，采用單個令牌(或雙令牌)的令牌傳遞方法。 環型網絡的主要特點是只有一條環路，信息單向沿環流動，無路徑選擇問題。
  令牌(Token)也叫通行證，它具有特殊的格式和標記，是一個1位或幾位二進制數組成的碼。舉例來說，如果令牌是一個字節的二進制數“11111111"，則該令牌沿環形網依次向每個節點傳遞，只有獲得令牌的節點才有權利發送信包。令牌有“忙”和“空”兩個狀態。“11111111”為空令牌狀態。當一個工作站準備發送報文信息時，首先要等待令牌的到來，當檢測到一個經過它的令牌為空令牌時，即以“幀”為單位發送信息，并將令牌置為“忙”(“00000000”)標志附在信息尾部向下一站發送。下一站用按位轉發的方式轉發經過本站但又不屬于由本站接收的信息。由于環中已經沒有空閑令牌，因此其他希望發送的工作站必須等待。
  接收過程：每一站隨時檢測經過本站的信包，當查到信包指定的地址與本站地址相符時，則一面拷貝全部信息，一面繼續轉發該信息包。環上的幀信息繞網一周，由源發送點予以收回。按這種方式工作，發送權一直在源站點控制之下，只有發送信包的源站點放棄發送權，把Token置“空”后，其他站點得到令牌才有機會發送自己的信息。
  令牌方式在輕負載時，由于發送信息之前必須等待令牌，加上規定由源站收回信息，大約有50%的環路在傳送無用信息，所以效率較低。然而在重負載環路中，令牌以“循環”方式工作，故效率較高，各站機會均等。令牌環的主要優點在于它提供的訪問方式是可調整的，它可提供優先權服務，具有很強的實時性。其主要缺點在于它需有令牌維護要求，避免令牌丟失或令牌重復，故這種方式控制電路較為復雜。

  5．令牌總線訪問控制法(Token Bus)
  Token Bus是令牌通行總線(Token Passing Bus)的簡寫。這種方式主要用于總線型或樹型網絡結構中。1976年美國Data Point公司研制成功的ARCNet (Attached Resource Computer)綜合了令牌傳遞方式和總線網絡的優點，在物理總線結構中實現令牌傳遞控制方法，從而構成一個邏輯環路。此方式也是目前微機局域中的主流介質訪問控制方式。
  ARCNet網絡把總線或樹型傳輸介質上的各工作站形成一個邏輯上的環，即將各工作站置于一個順序的序列內(例如可按照接口地址的大小排列)。方法可以是在每個站點中設一個網絡節點標識寄存器NID，初始地址為本站點地址。網絡工作前，要對系統初始化，以形成邏輯環路。其主要過程是：網中最大站號N開始向其后繼站發送“令牌”信包，目的站號為N+1，若在規定時間內收到肯定的信號ACK，則N+1站連入環路，否則繼續向下詢問(該網中最大站號為N=255，N+1后變?yōu)?，然后N+1又等于1，2，3，…)，凡是給予肯定回答的站都可連入環路并將給予肯定回答的后繼站號放入本站的NID中，從而形成了一個封閉邏輯環路，經過一遍輪詢過程，網絡各站標識寄存器NID中存放的都是其相鄰的下游站地址。
  邏輯環形成后，令牌的邏輯中的控制方法類似于Token Ring。在Token Bus中，信息是按雙向傳送的，每個站點都可以“聽到”其他站點發出的信息，所以令牌傳遞時都要加上目的地址，明確指出下一個將要接收令牌的站點。令牌總線避免沖突的方法是，除了當時得到令牌的工作站之外，所有的工作站只收不發，只有收到令牌后才能開始發送。
  Token Bus方式的最大優點是具有極好的吞吐能力，且吞吐量隨數據傳輸速率的增高而增加并隨介質的飽和而穩定下來，但并不下降；各工作站不需要檢測沖突，故信號電壓容許較大的動態范圍，連網距離較遠；有一定實時性，在工業控制中得到了廣泛應用，如MAP網用的就是寬帶令牌總線。其主要缺點在于其復雜性和時間開銷較大，工作站可能必須等待多次無效的令牌傳送后才能獲得令牌。
  上述兩種訪問控制法已得到國際認可，并形成IEEE 802計算機局域網標準。
