10.4.2  IP的分片與重裝
  在互聯網中各個網絡定義的最大分組長度可能不同，網絡層需要將收到的數據報分割成較小的數據塊，稱為分片。相反地，到了目的端將多個數據塊組合起來，稱為重裝。

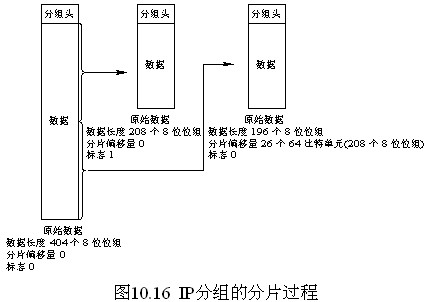

  IP分組格式中，分片偏移量和標志字段用來對IP分組的分片與重裝，分片過程如圖10.16所示。

原始數據長度404個8位位組，在網絡層傳輸過程中分為兩個數據塊，一塊長度為208個8位位組，另外一塊為196個8位位組。在第一分片中，數據長度為208個8位位組，分片偏移量為0，(后續)標志為1，表示后續有分片的數據。在第二分片中，數據長度為196個8位位組，分片偏移量為26個64 bit單元(208個8位位組)，(后續)標志為0，表示后續不再有分片的數據。到了目的端后，根據分片偏移量和后續標志對分片的數據進行重裝。
