《電路分析基礎》課程考試大綱

一、 考試基本要求

本考試是為電子信息工程專業招收 “專升本”學生而實施的選拔性考試。其基本指導思想是既要有利于國家對高層次人才的選拔，又要有利于促進高等學校專業課程教學質量的提高，考試對象為2021年參加“專升本”考試的考生。

《電路分析基礎》是電子信息工程專業一門十分重要的必修專業基礎課。設置和學習本課程的目的是使學生掌握電路的基本理論、分析計算電路的基本方法和進行實驗的初步技能，為學習后續課程學習和將來從事專業技術工作奠定扎實的基礎。

二、考試方式、時間、題型及比例

1.考試方式：閉卷筆試

2.考試時間：120分鐘

3.題型比例：

總分值為100分。

考試題型主要為：單項選擇題、填空題、判斷題、綜合計算題。

試卷難易比例：易、中、難分別為40%、40%和 20%。

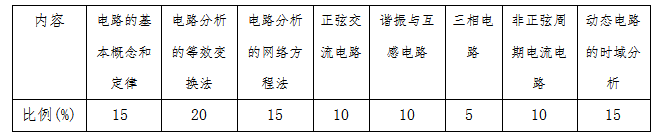

考試試卷內容將覆蓋8章內容，大致比例如下：

三、考試內容及考試要求

(一) 電路的基本概念和定律

1.考核知識點

(1)實際電路和電路模型

(2) 電路的基本物理量

(3) 電阻元件及其特征

(4) 電路中的獨立電源

(5) 基爾霍夫定律

2.考核要求

(1)了解實際電路、電路的功能、理想電路元件、電路模型、集總參數電路、電位、電流、電壓、電功率與電能、支路、節點、網孔、回路等基本概念。

(2) 理解電流電壓參考方向具體含義、電壓電流的參考方向之間的關系(關聯與非關聯性)，理想電流源和電壓源的性質，基爾霍夫電流電壓定理的內涵與實質。

(3) 掌握u、i 參考方向與 p之間的關系;電路元件(包括：電阻元件、理想電壓源電流源)的輸出特性;掌握基爾霍夫電流電壓定理的推廣運用。

(4) 學會計算電功率和能量并判斷具體元件在電路中的作用;能熟練運用基爾霍夫定律分析電路。

(二) 電路分析的等效變換法

1.考核知識點

(1)等效電路

(2)電阻的串、并聯等效變換

(3)電阻星形聯結與三角形聯結的等效變換

(4)電源的等效變換

(5)受控源及其等效變換

(6)疊加定理與替代定理

(7)戴維南定理與諾頓定理

2.考核要求

(1)理解電路等效變換、受控電壓源的概念;實際電源模型的等效變換原理、含受控源的單口網絡等。

(2)掌握電阻的串、并聯等效變換; Y形和Δ形聯結電路的結構及其相互等效;電源(包括受源)的等效變換，疊加(包括齊性定理)、替代以及戴維寧與諾頓定理的內涵與解題技巧。

(3)能熟練運用等效變換化簡電路;學會運用疊加、替代、戴維寧與諾頓四個定理來分析和計算電路。

(三) 電路分析的網絡方程法

1.考核知識點

(1) 支路(電流)法

(2) 節點分析法

(3) 網孔分析法

(4) 回路分析法

2.考核要求

(1) 了解電路的拓?fù)浣Y(jié)構中電路的圖、基本回路等術語以及KCL方程KVL方程的獨立方程數。

(2) 理解支路(電流)法;回路電流法(網孔電流法是回路電流法的特例。)和結點電壓法的概念內涵和基本思路。

(3) 熟練掌握回路電流法(網孔電流法是回路電流法的特例。)和結點電壓法的解題方法與步驟。

(4) 學會運用回路電流法和結點電壓法分析較復雜電路。

(四) 正弦交流電路

1.考核知識點

(1) 正弦量

(2) 正弦量的相量表示

(3) 電容元件和電感元件

(4) 電路基本定律的相量形式

(5) 阻抗與導納

(6) 正弦交流電路的相量圖法求解

(7) 正弦交流電路中的功率

(8) 正弦交流電路的相量法求解

2.考核要求

(1) 了解周期函數及其頻率和周期。

(2) 理解正弦量、正弦相量的基本概念，正弦量的三要素，電容、電感元件的輸出特性及其VCR的相量形式，阻抗和導納的概念等。

(3) 掌握相位差、有效值的求法，正弦量的表示方法，電路基本定律(LCL、KVL)的相量形式，正弦穩態交流電路的相量法(解析法)和相量圖法。

(4) 學會利用相量法(解析法)和相量圖法分析正弦穩態電路。

(五) 諧振與互感電路

1.考核知識點

(1) 串聯諧振電路

(2) 并聯諧振電路

(3) 互感與互感電壓

(4) 含互感的正弦交流電路分析

(5) 理想變壓器

2.考核要求

(1) 理解諧振的概念與特點，理想變壓器的工作原理。

(2) 掌握串聯、并聯諧振電路諧振的條件，互感元件的電壓、電流關系，理想變壓器的阻抗變換。

(3) 學會分析計算含有互感線圈電路。

(六)三相電路

1.考核知識點

(1) 三相電源與三相負載

(2) 對稱三相電路的計算

(3) 不對稱三相電路的特點及分析

(4) 三相電路的功率

2.考核要求

(1)理解三相電路的概念、連接方式;三相電路三種功率(有功功率、無功功率、視在功率)的物理意義及其相互聯系;不對稱三相電路的概念。

(2) 掌握不同聯接方式的對稱三相電路線電壓、相電壓關系，線電流、相電流關系;不對稱三相電路特點及基本分析方法。

(3) 學會計算對稱三相電路的一般方法。

(七) 非正弦周期電流電路

1.考核知識點

(1) 非正弦周期量

(2) 有效值、平均值和平均功率

(3) 非正弦周期電流電路的分析

2.考核要求

(1) 了解非正弦周期信號，非正弦周期函數的傅里葉級數展開;了解濾波器概念;了解對稱三相電路中的零序分量和負序分量的特點。

(2)掌握各種信號傅氏級數展開公式的應用;有效值、平均值和平均功率的計算;掌握高低通、帶通和阻通四種濾波器的工作原理及非正弦周期電流電路分析的基本原則和步驟

(3)學會含串聯和并聯諧振的非正弦周期電流電路的基本分析方法。

(八) 動態電路的時域分析

1.考核知識點

(1) 電路的動態過程與動態響應

(2) 電路初始條件的確定

(3) 求解一階電路動態響應的三要素法

(4) 一階電路響應的分類

(5) 一階電路的階躍響應

2.考核要求

(1)了解動態響應的分類和分析動態過程要用的三種分析方法。

(2)理解一階零輸入、一階零狀態和一階全響應動態電路的具體含義及其相互關系;理解初始值的概念和換路定則;理解一階電路正弦響應動態過程特點。

(3) 掌握分析一階動態電路的三要素法，并學會運用。

四、其他說明

學生可自帶電路繪圖工具，如HB鉛筆和直尺。

五、參考書目

教科書：石生編著，《電路基本分析(第5版)》，高等教育出版社，2019年05月。
